50エスティマ お持ち込みフロントブレーキKITを改造、調整取り付け編、リアは当店のKIT移植
2025/12/09
オーナー様
京都府 〇〇様
車輛・・・エスティマ５０ GSR50
キャリパー・・・FはAMG用？持ち込み、適合確認、クリアランス確認しOH、塗装、移植装着まで、RはUCF30KIT移植
ローター・・・Fは研磨、ハット外周塗装、RはFに合わせてSPドリルド加工（スーパーセルドリルド）、ハット塗装
パッド・・・F 適合検索～加工～装着まで
ホース・・・ステンメッシュ１台分製作～取付
購入されたフロントキャリパー、ローターをお持ち込みされたぶん付くと思いますがメンテし装着までしてほしいとご来店されました。
まずは見させていただきまずはこのブレーキがこの車両につくかどうかを確認し装着できること確認したら次はホイールのクリアランス確認し進めていきます。
フロント３８０ミリということでリアはなんかないですか？とUCF30のKITございますのでこちらがおすすめですということで内容を決定しタイミングも良かったのでお車もお預かりしました。

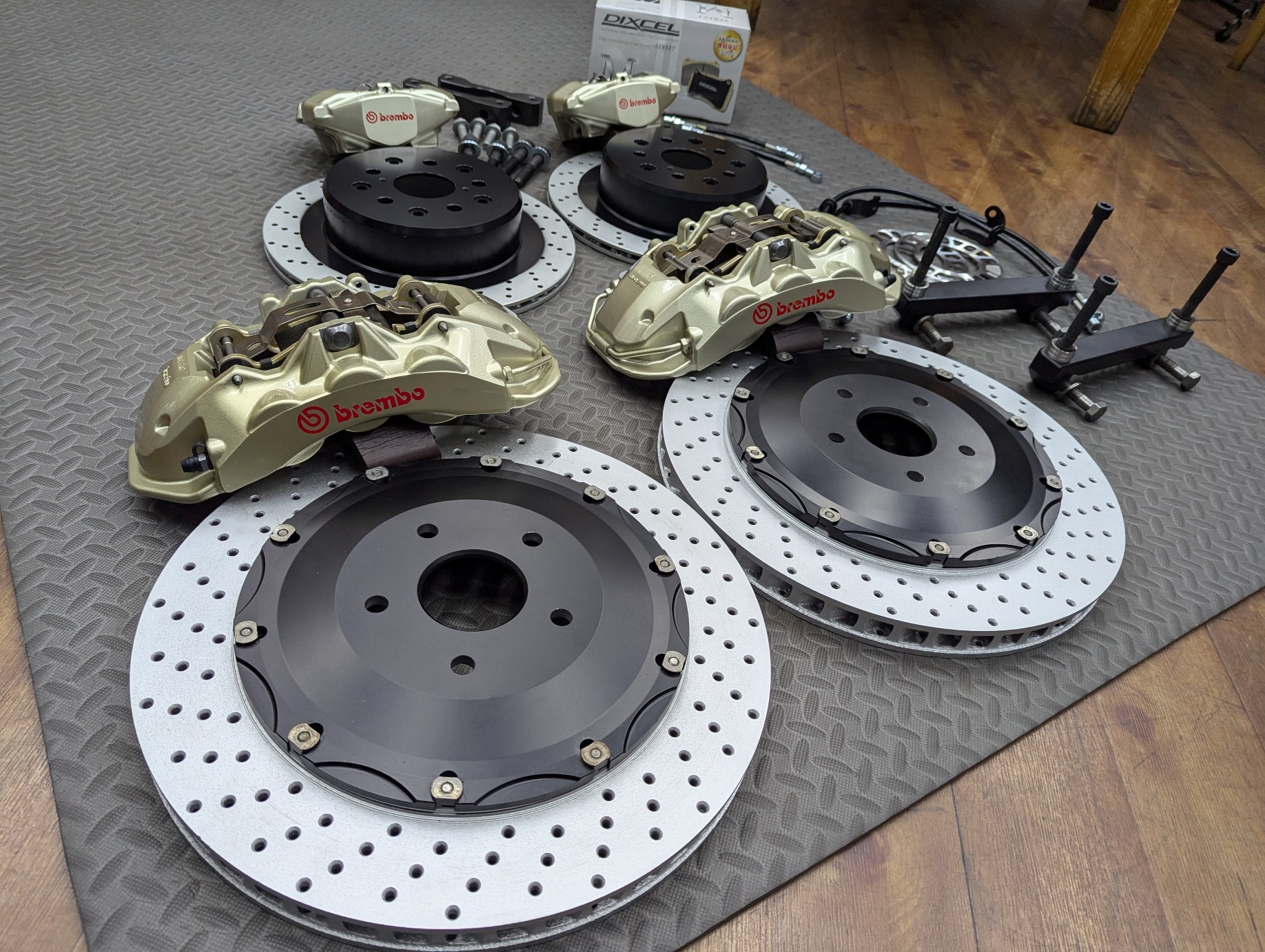

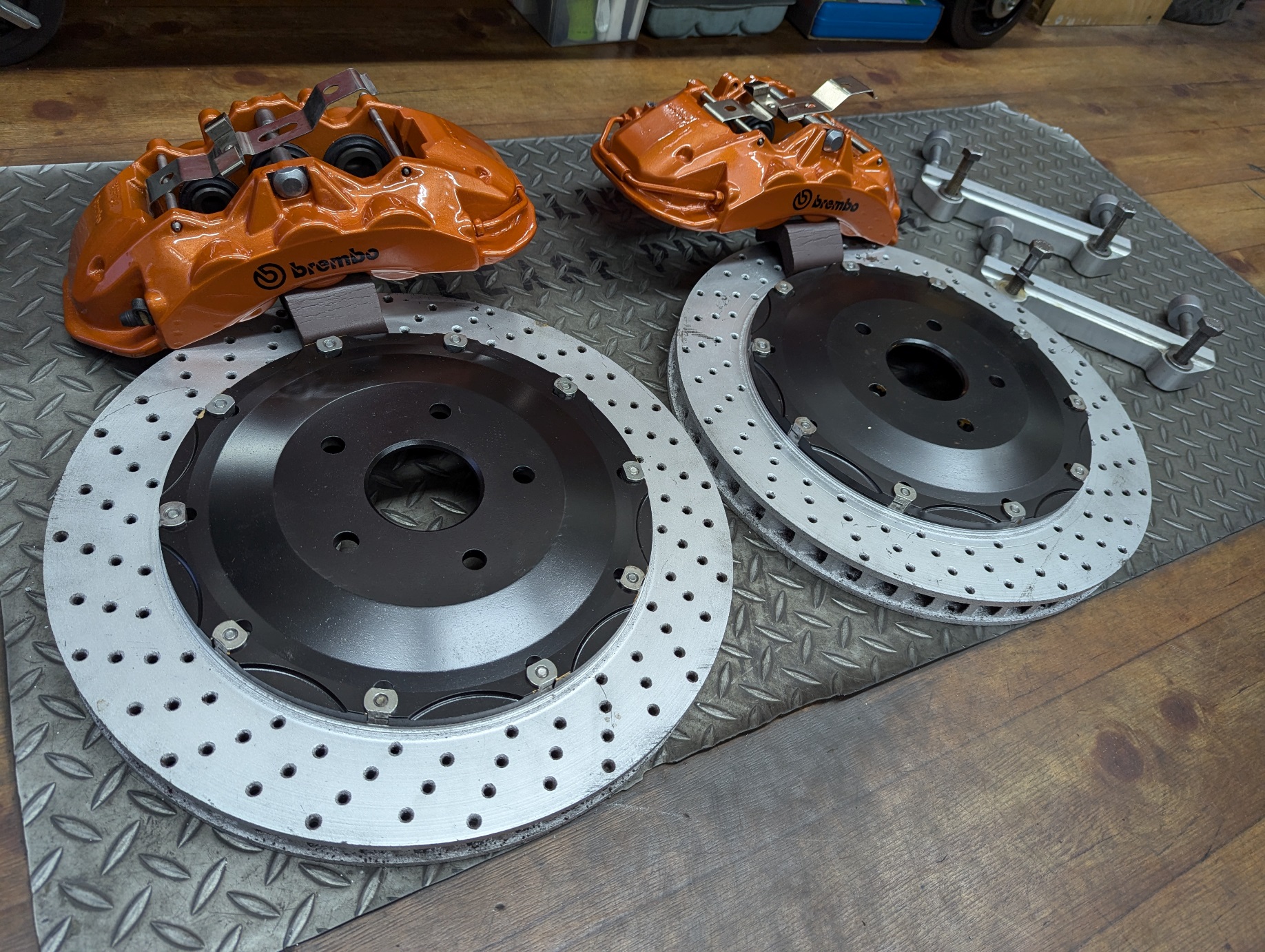

お持ち込み時です。

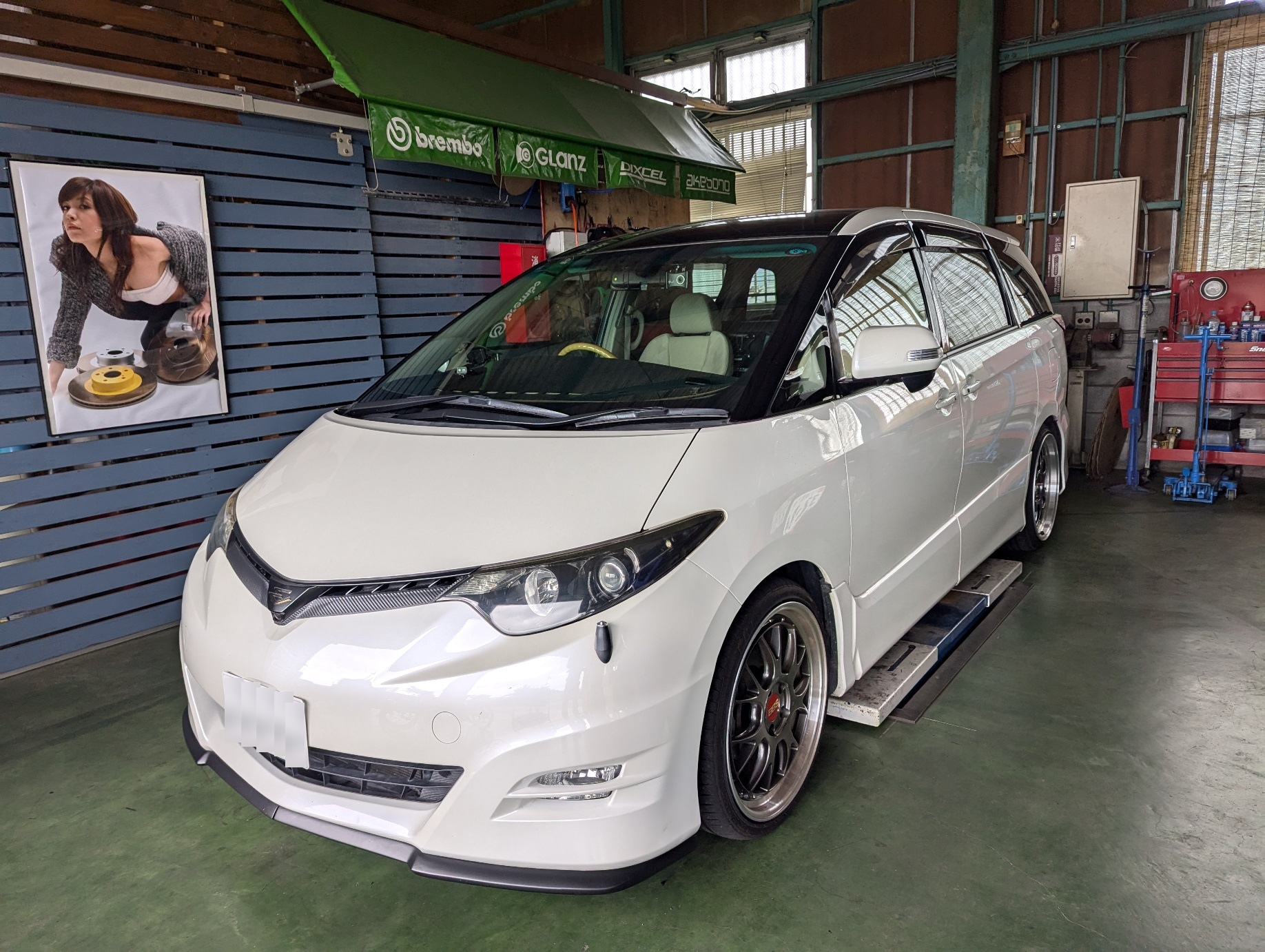

早速お預かりです。

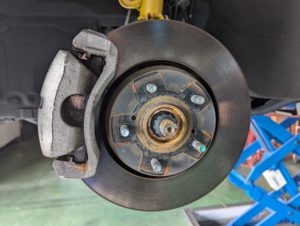

純正のフロントはこんな感じです。

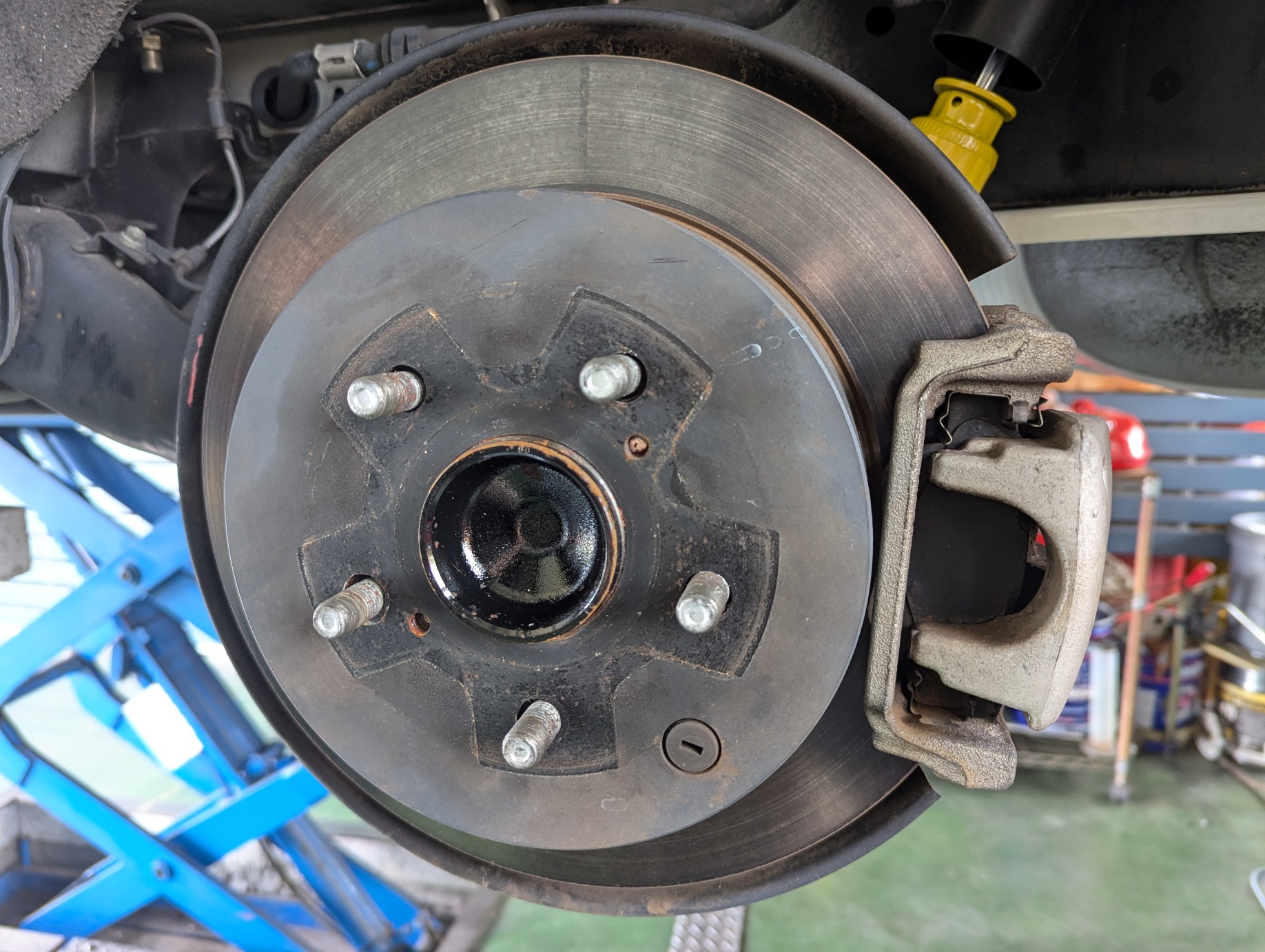

リアはこのような

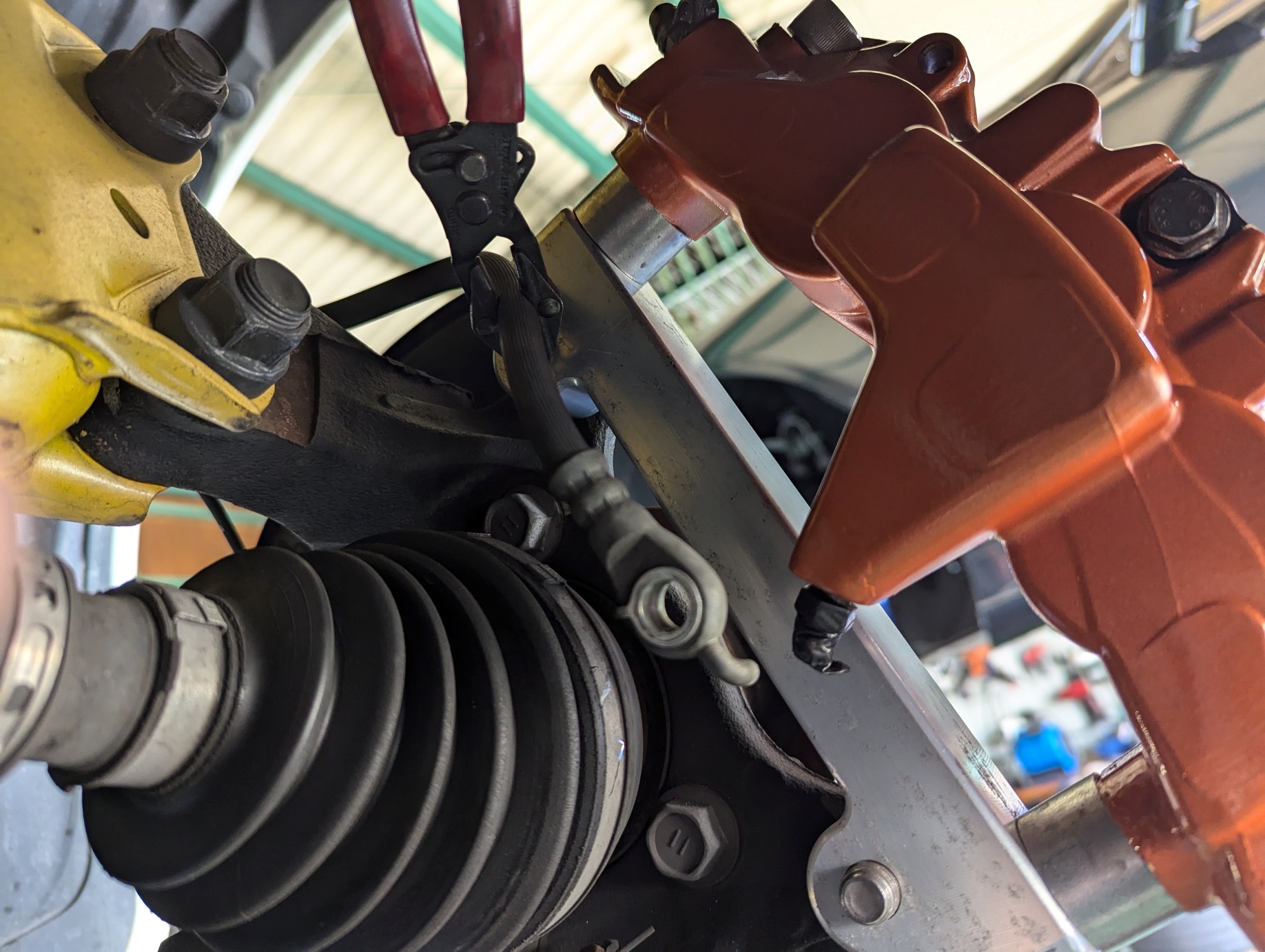

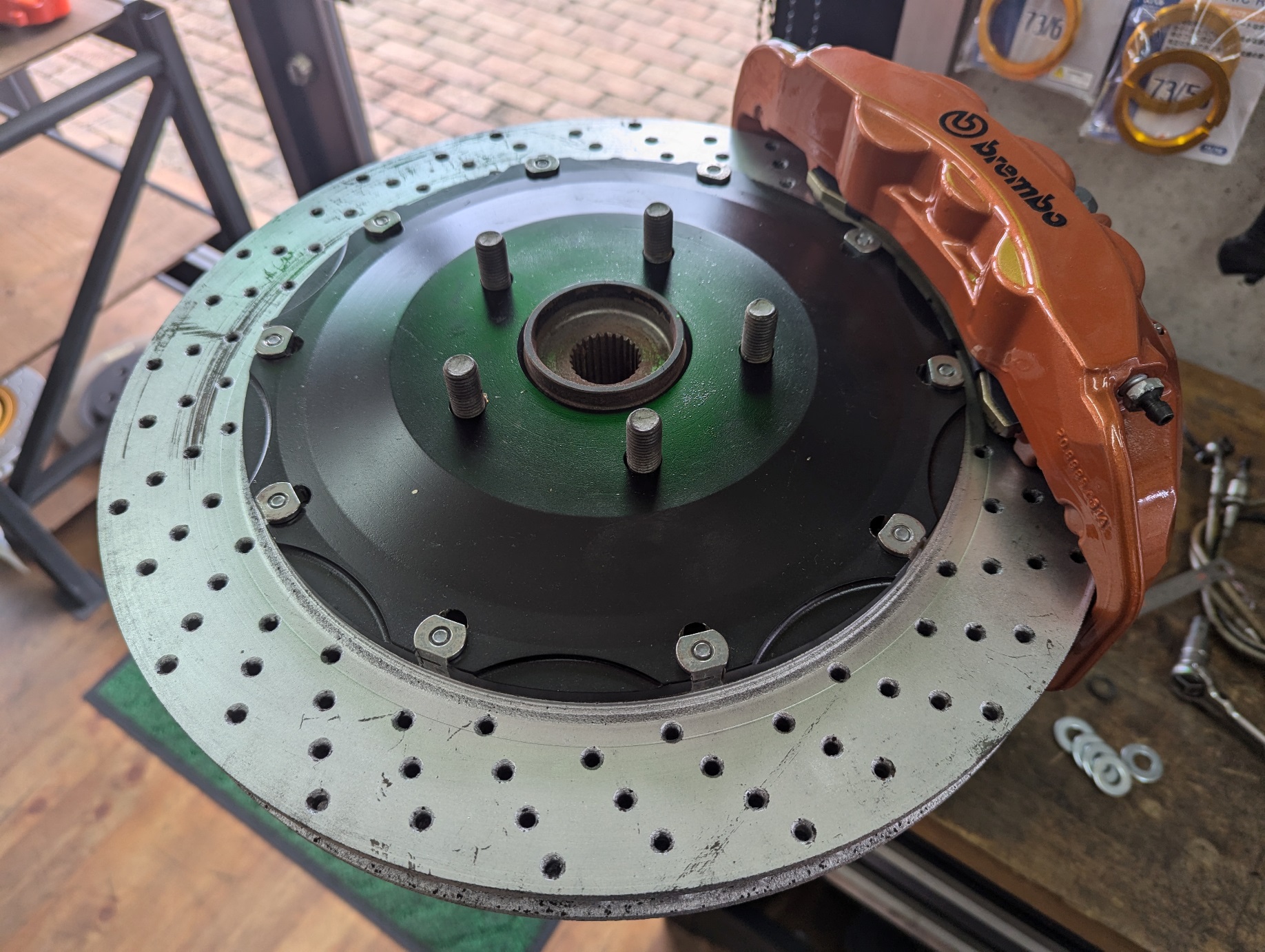

画像が前後しますが、付くことがわかりましたのでPITINしてから製作するホースの確認を仮付けし色々確認もします。

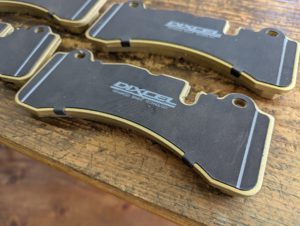

パッドは無いのでまずはこちらで合うものを探しましたが、横幅のみが合わず・・・

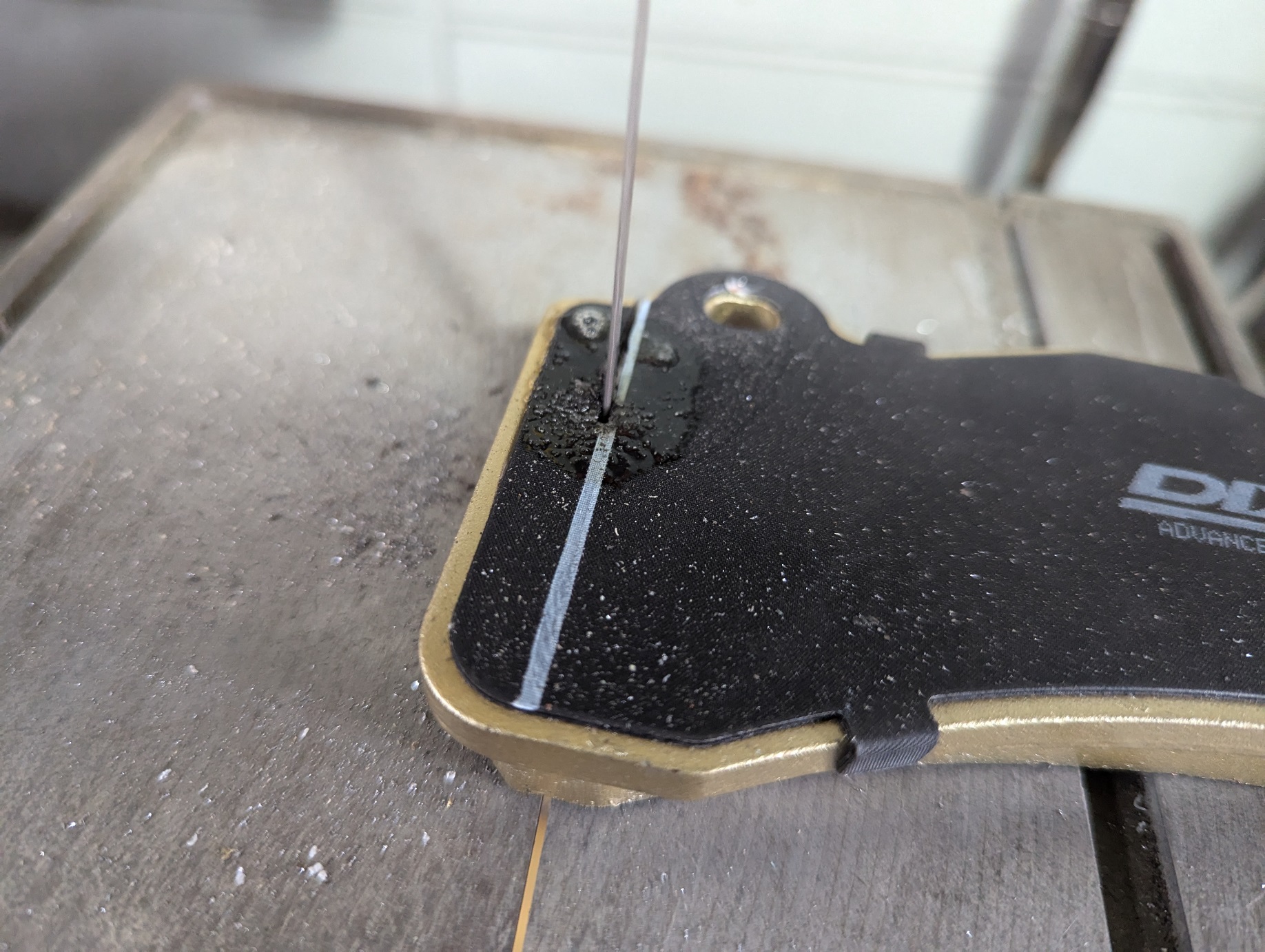

加工します。

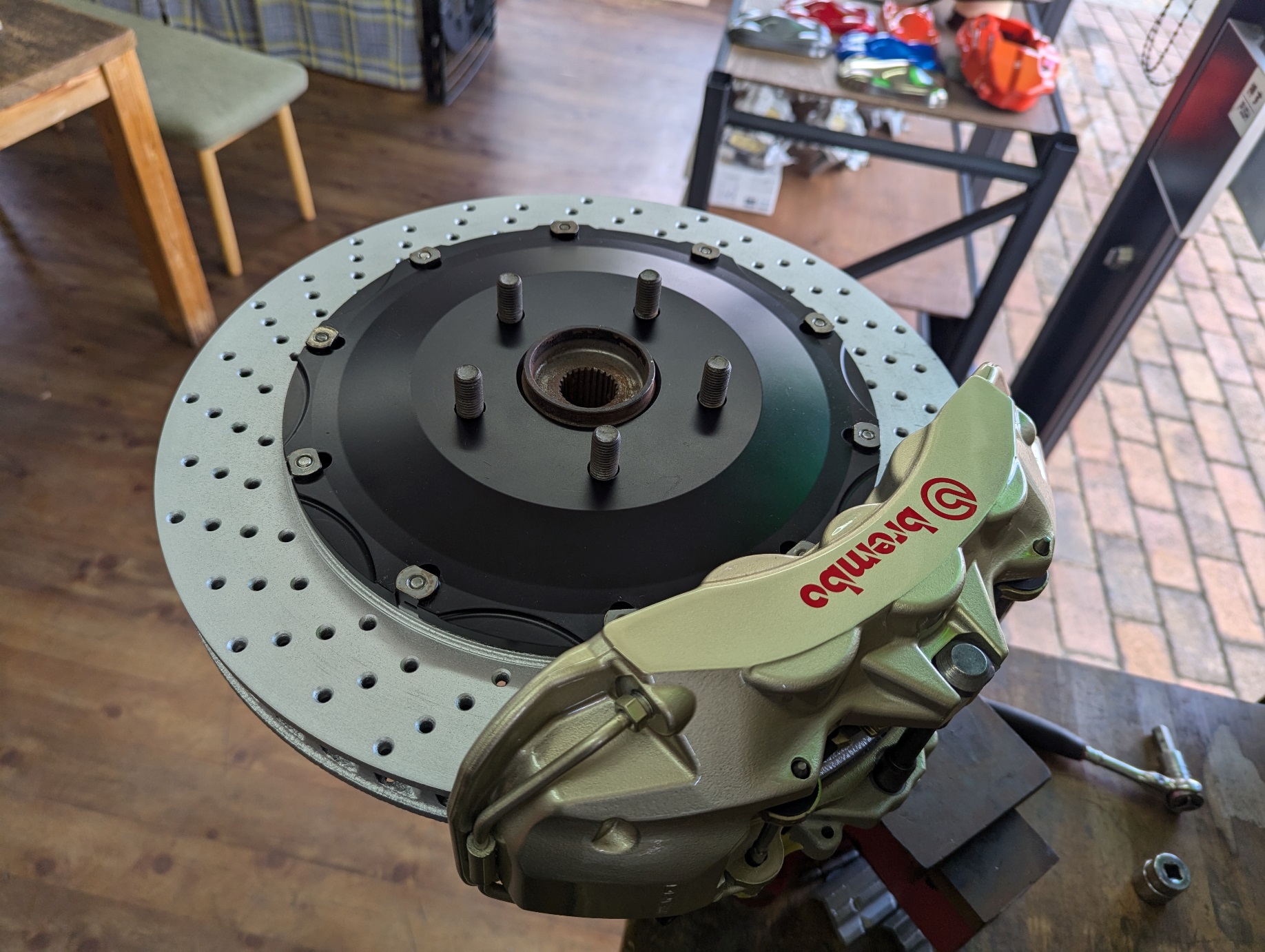

加工後パッドも付け再度仮付けし色々と点検、確認

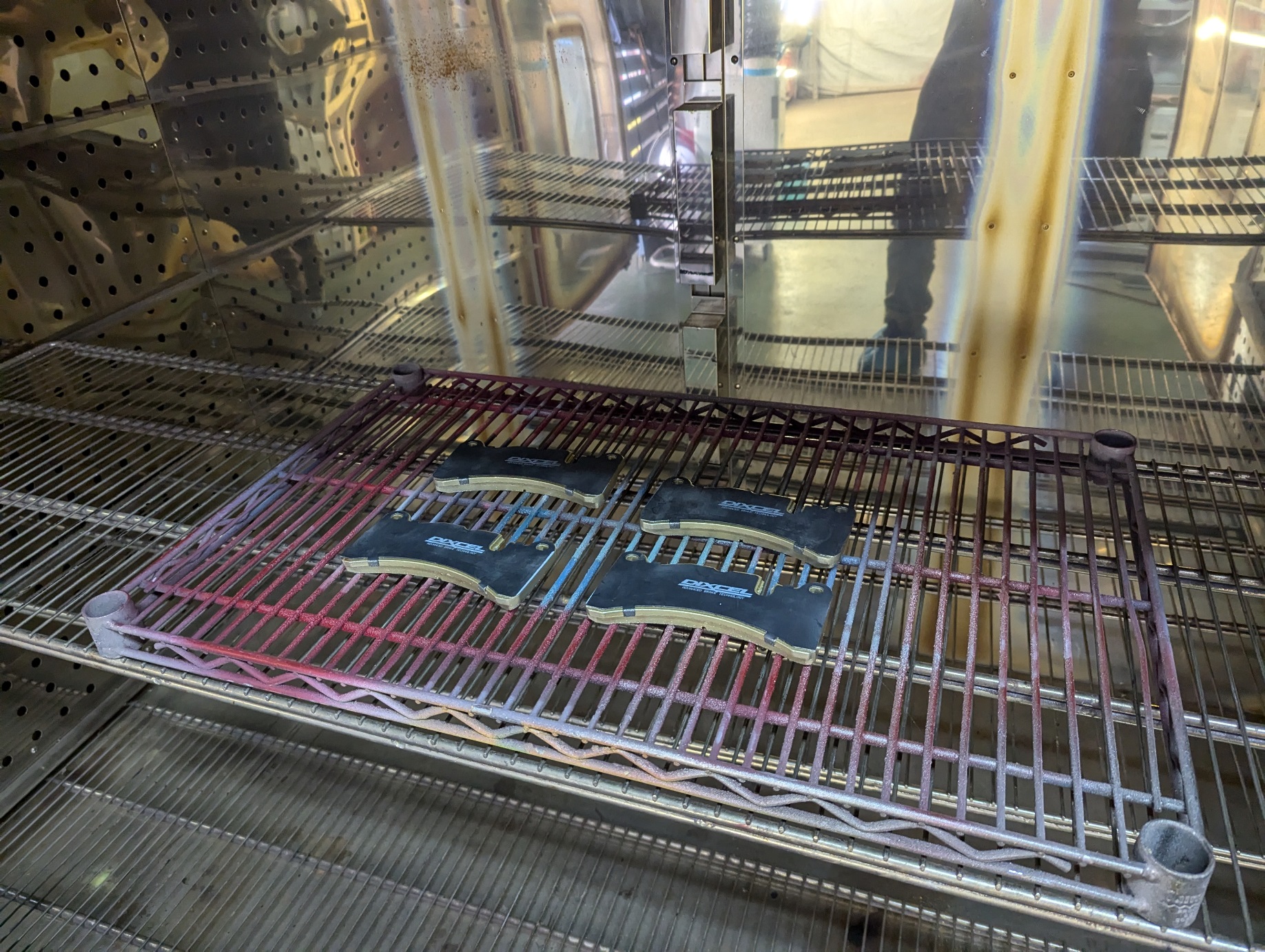

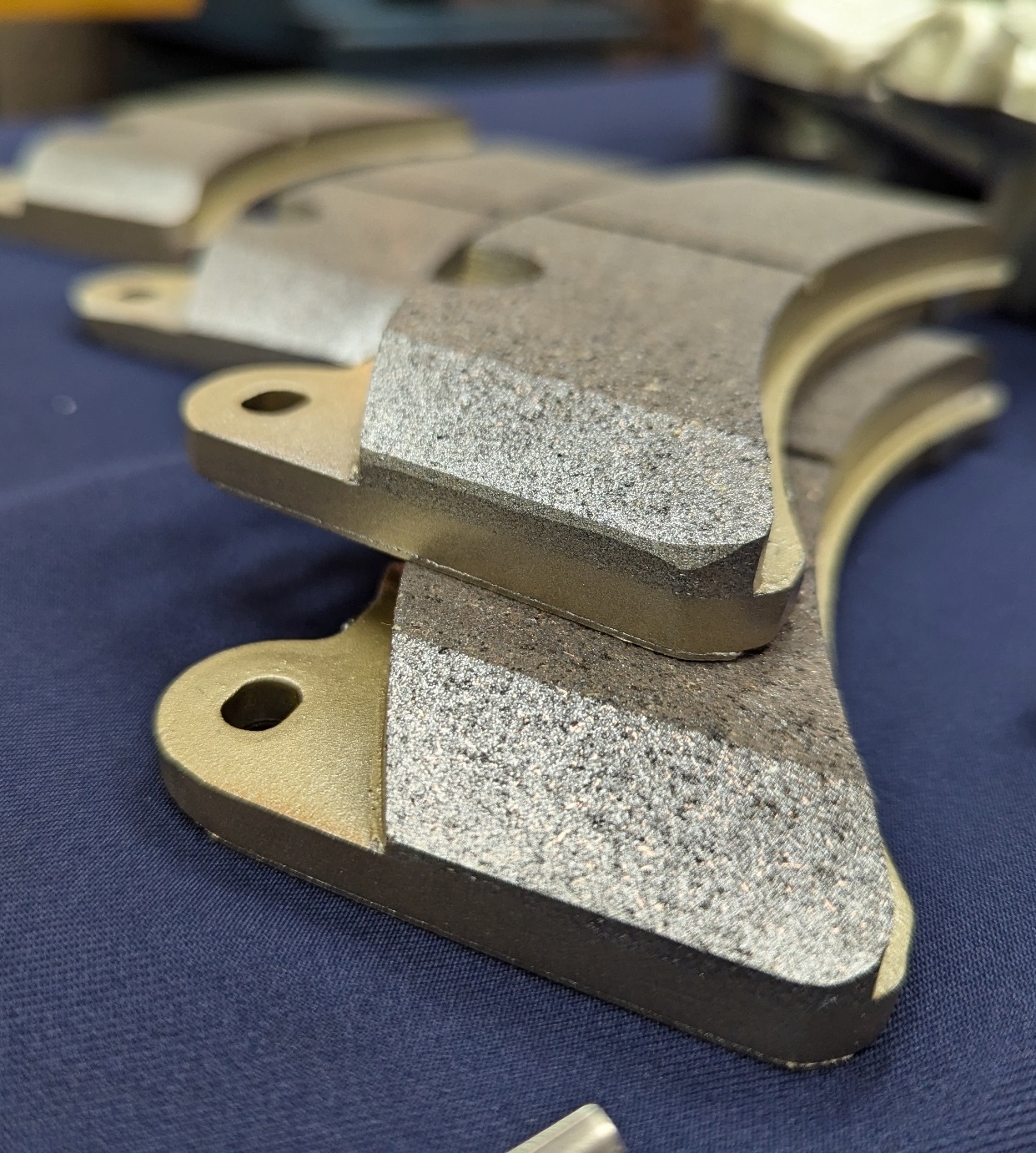

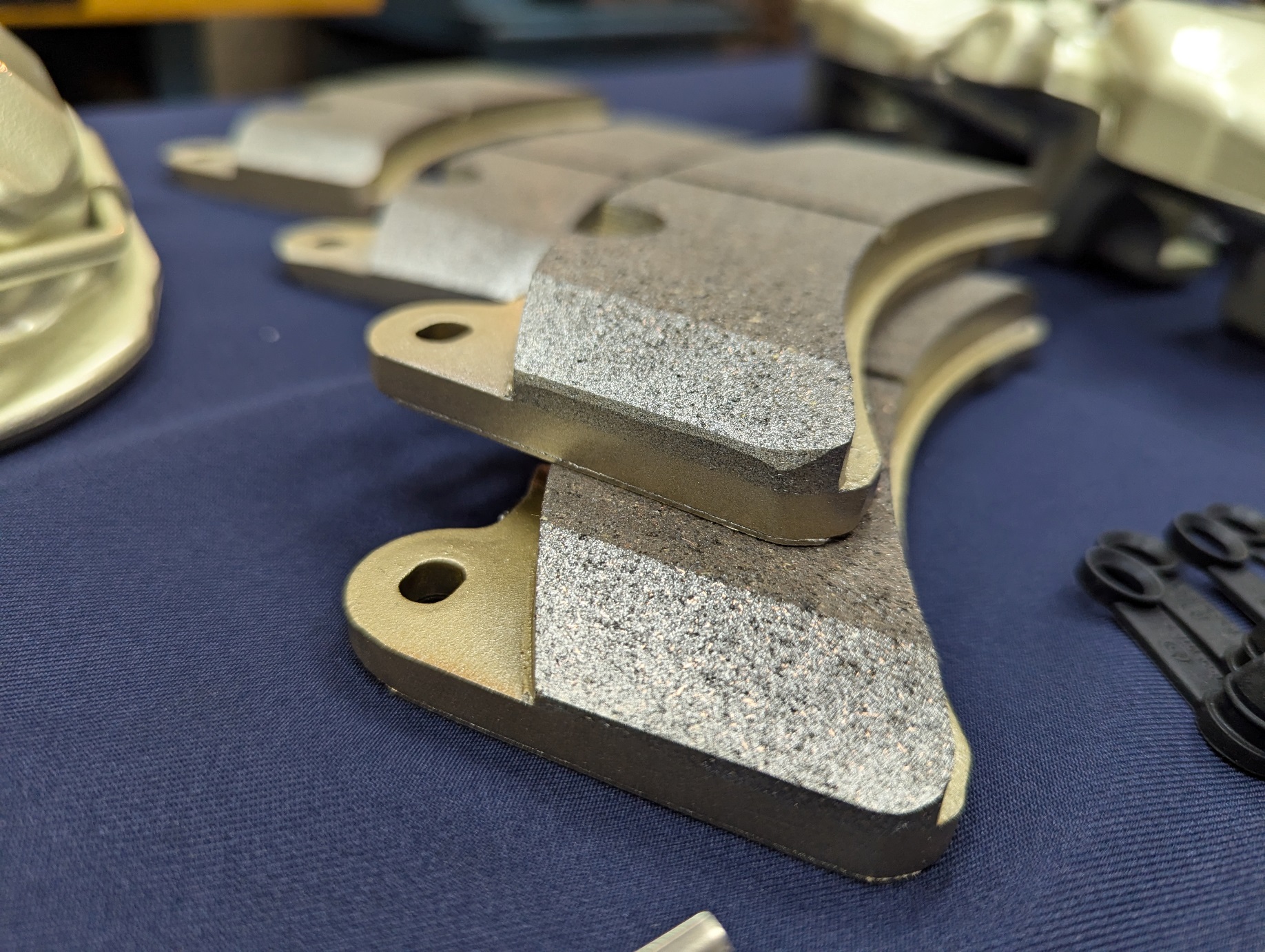

削ったパッド板は同じ色で塗装し焼き仕上げます。
板の塗装後ローターも加工が入りますのであたりがいいように面取りもし仕上げます。自然になじんでいます。

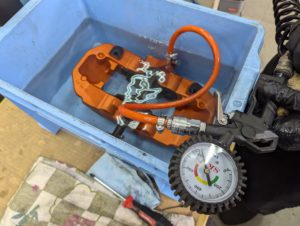

画像が前後しますが塗装前には耐圧テストし問題ないか確認後進めます。

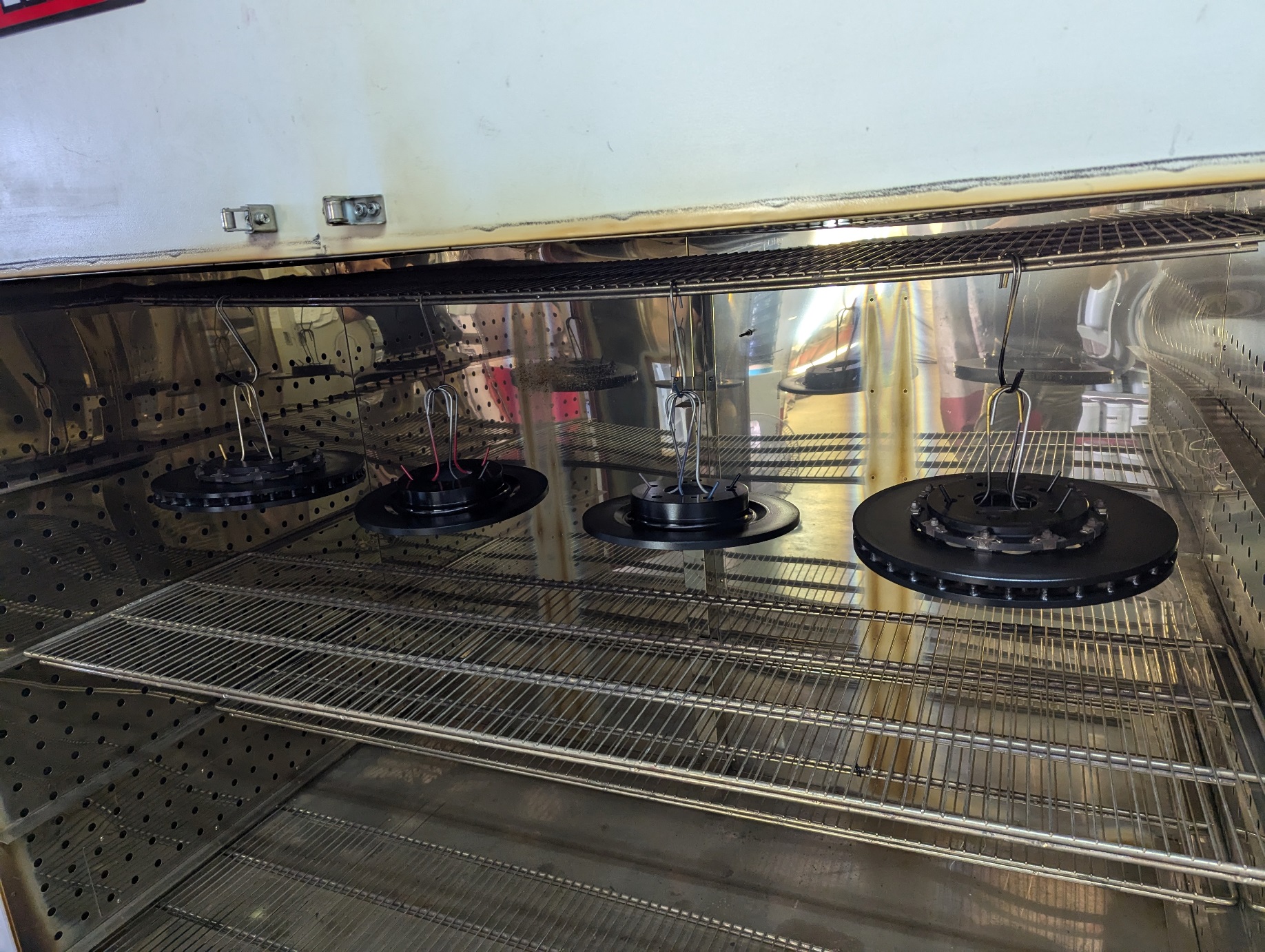

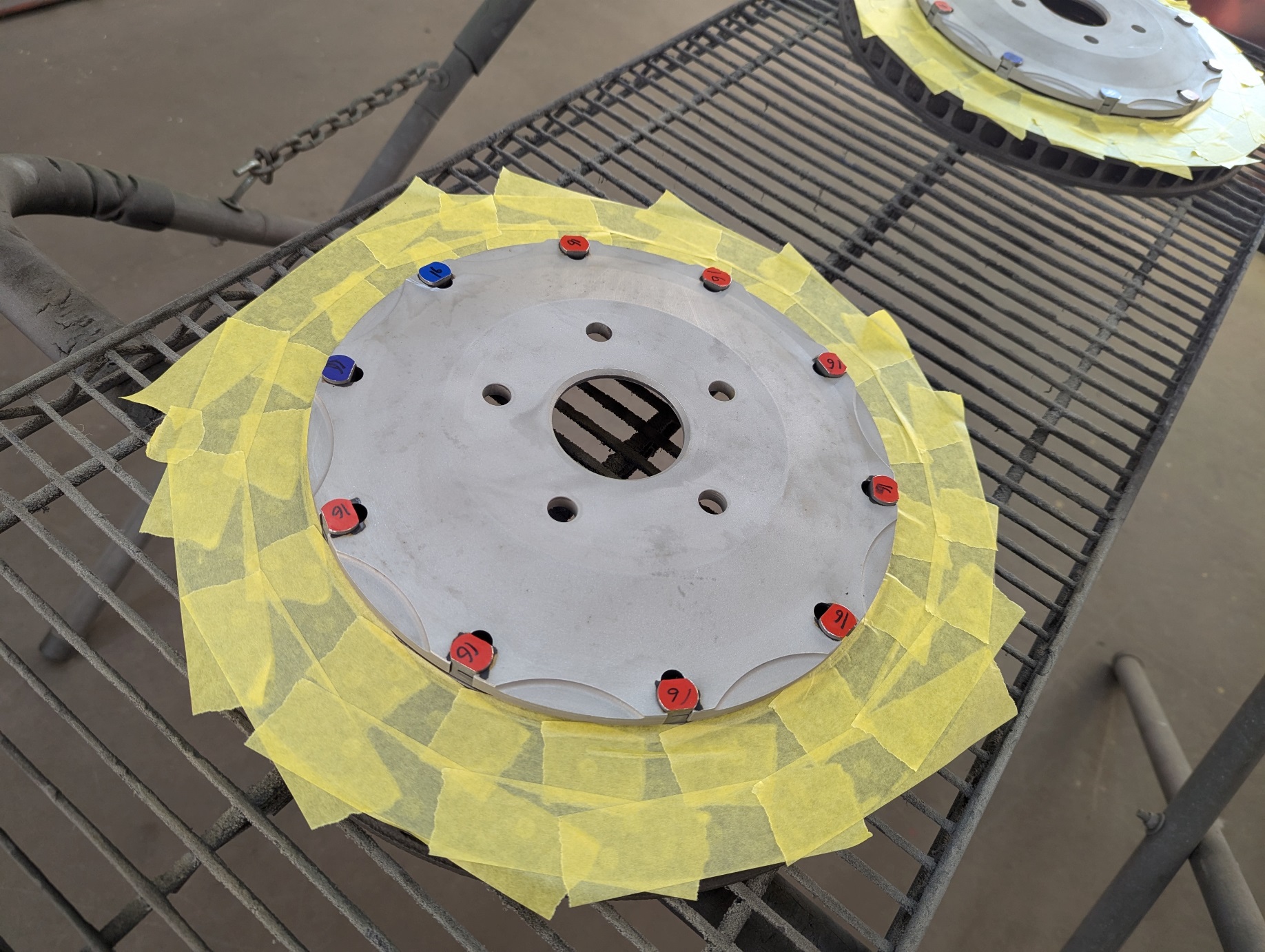

ローターハット部、周りのフィン部の外周も塗装しますが前の塗装をとり新たに錆止め～塗装していきます。
しっかりと錆止め入れていきます。

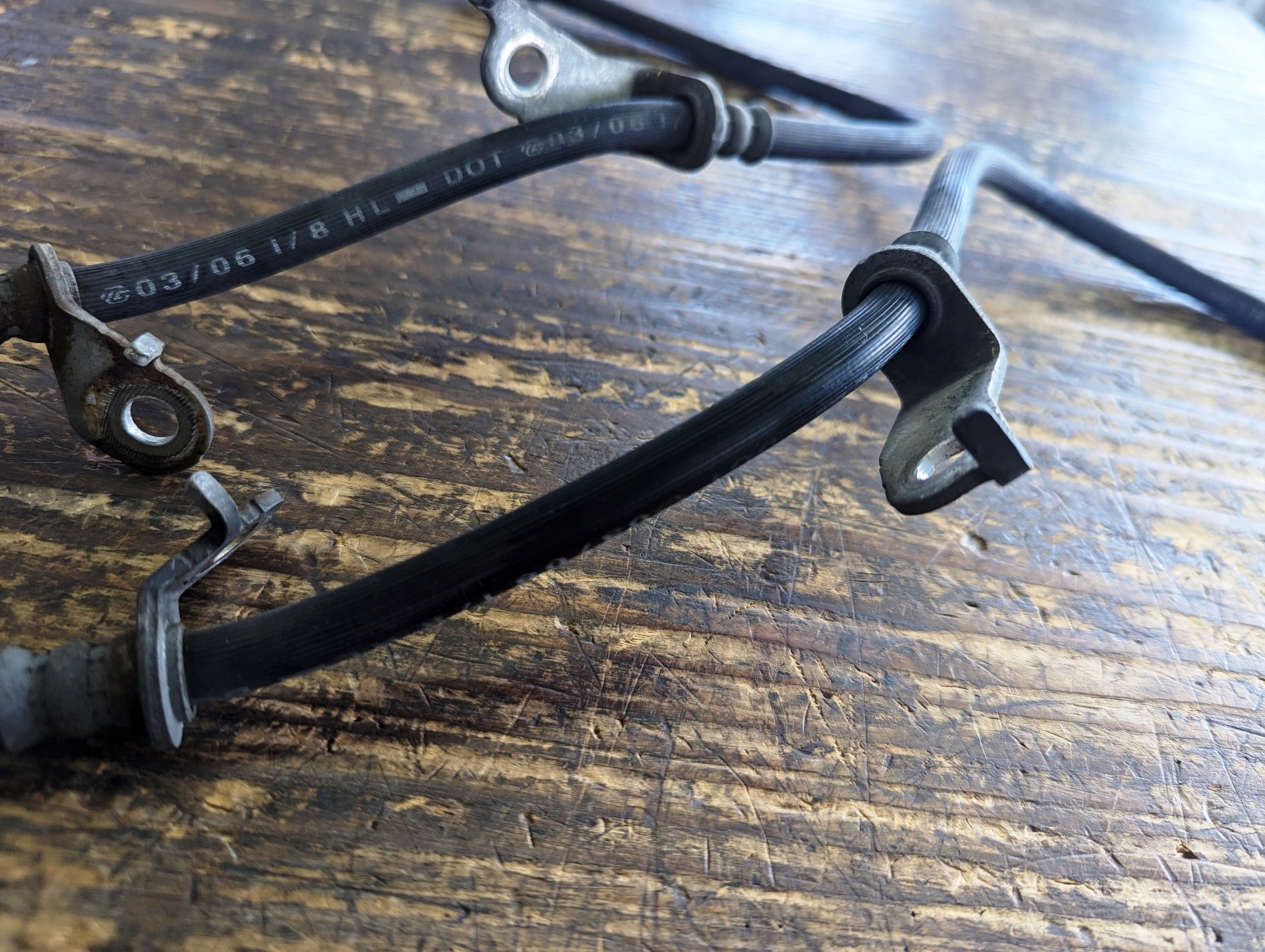

ホース１台分ステンメッシュホースを製作していきますが、今回は純正が複雑なステイが付いていますのでそのステイのみ取り出します。

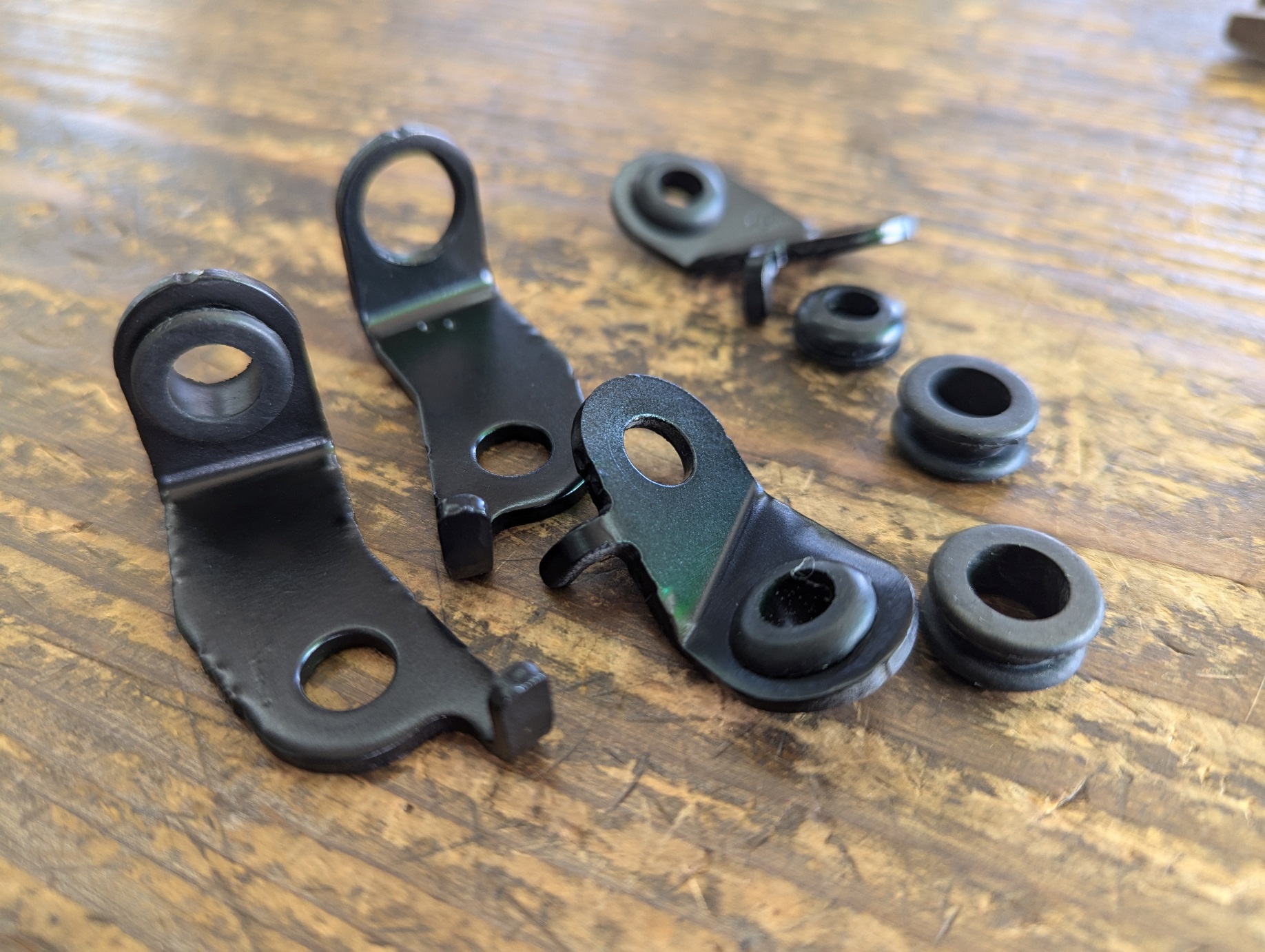

取り出したステイをガンコート塗装したりゴムを洗浄したりと綺麗にしこのステイを組み込みステンメッシュホースを作っていきます。

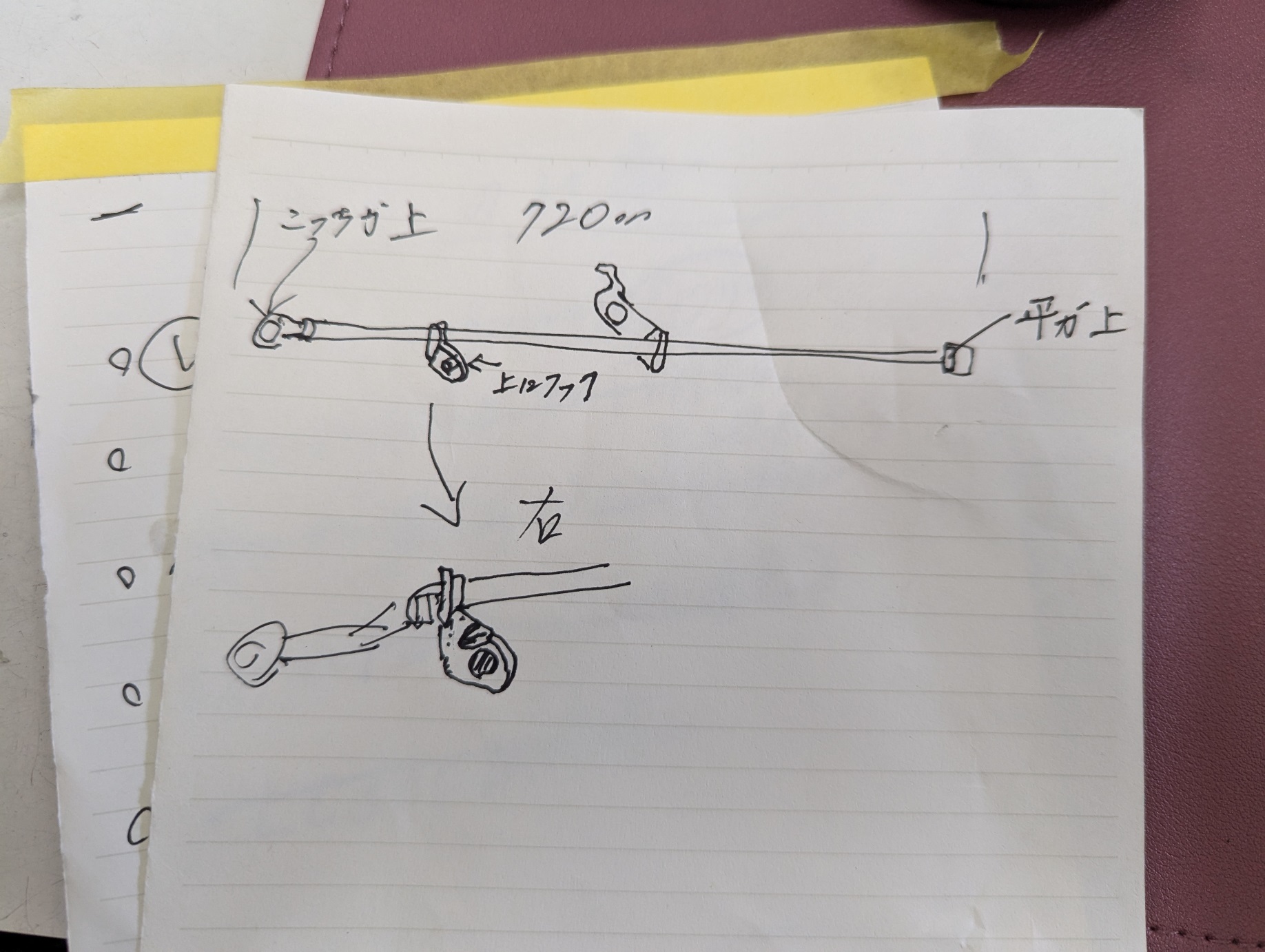

向きを間違えることなく書いておきます。

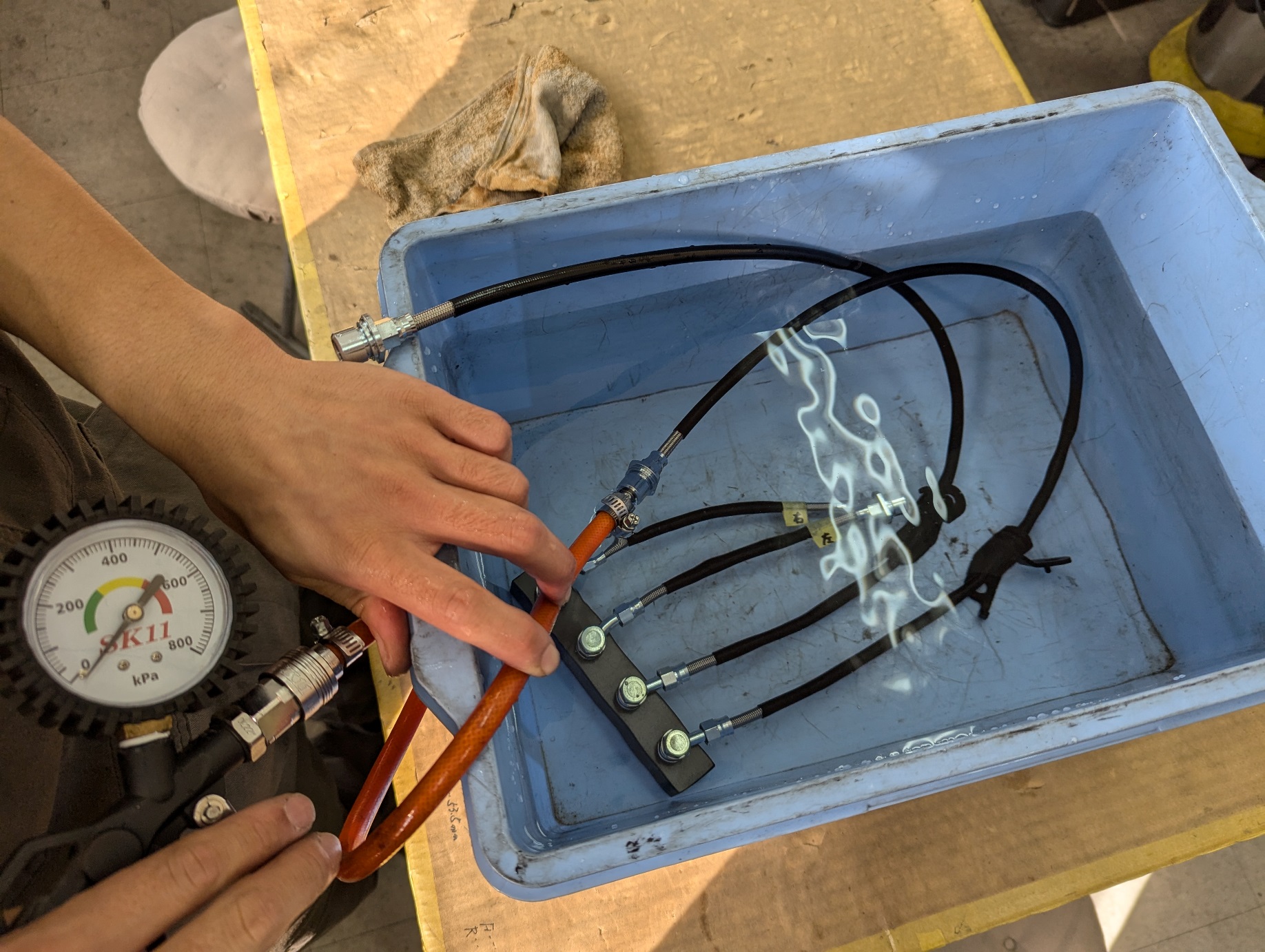

１台分のステンメッシュホース製作後は漏れ、異常がないか耐圧テストし確認します。

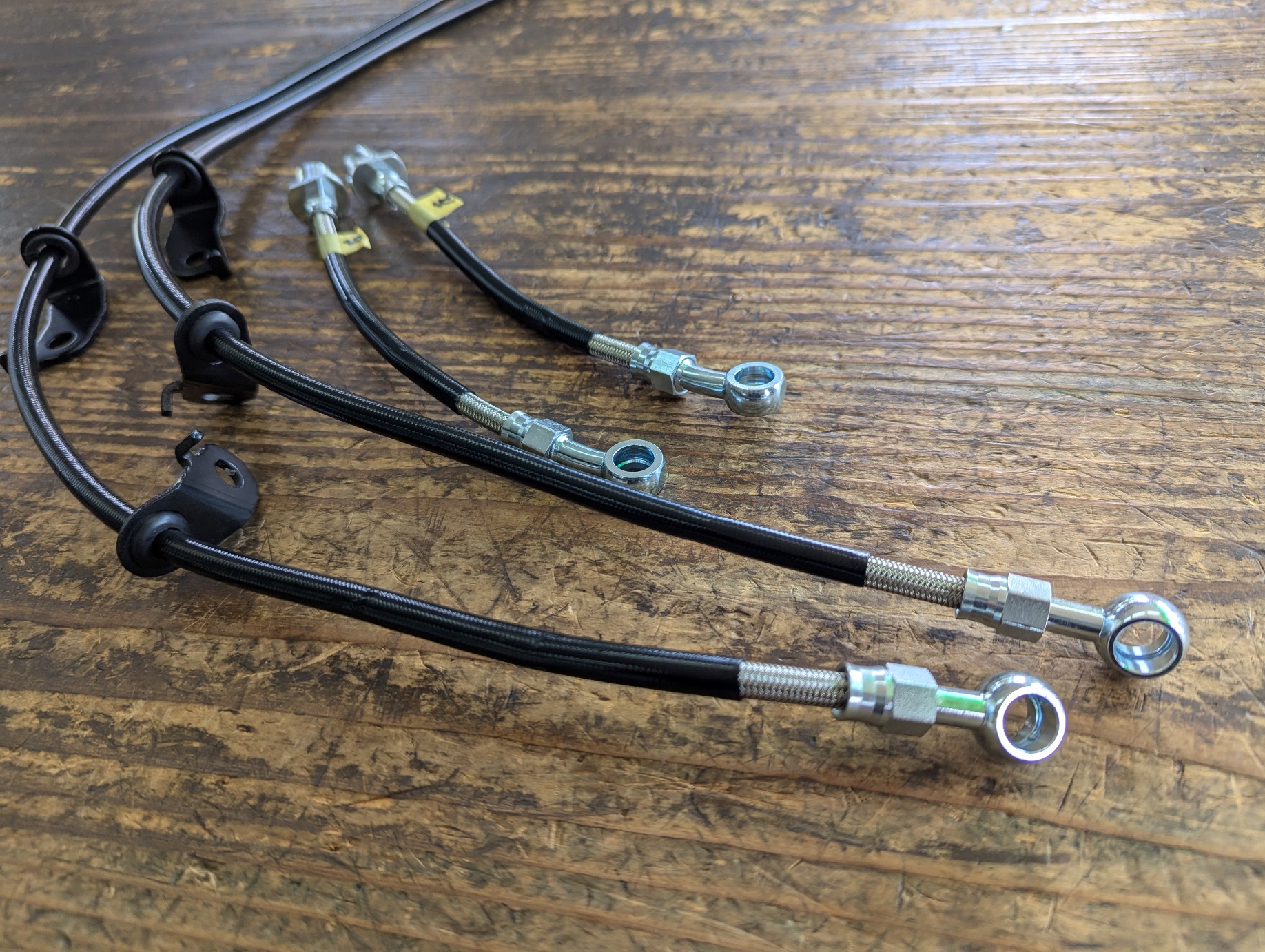

確認後仕上げたステンメッシュホース１台分です。
塗装やOHや加工や全て完成後車体装着前に再度すべて問題ないかを仮付けし総点検

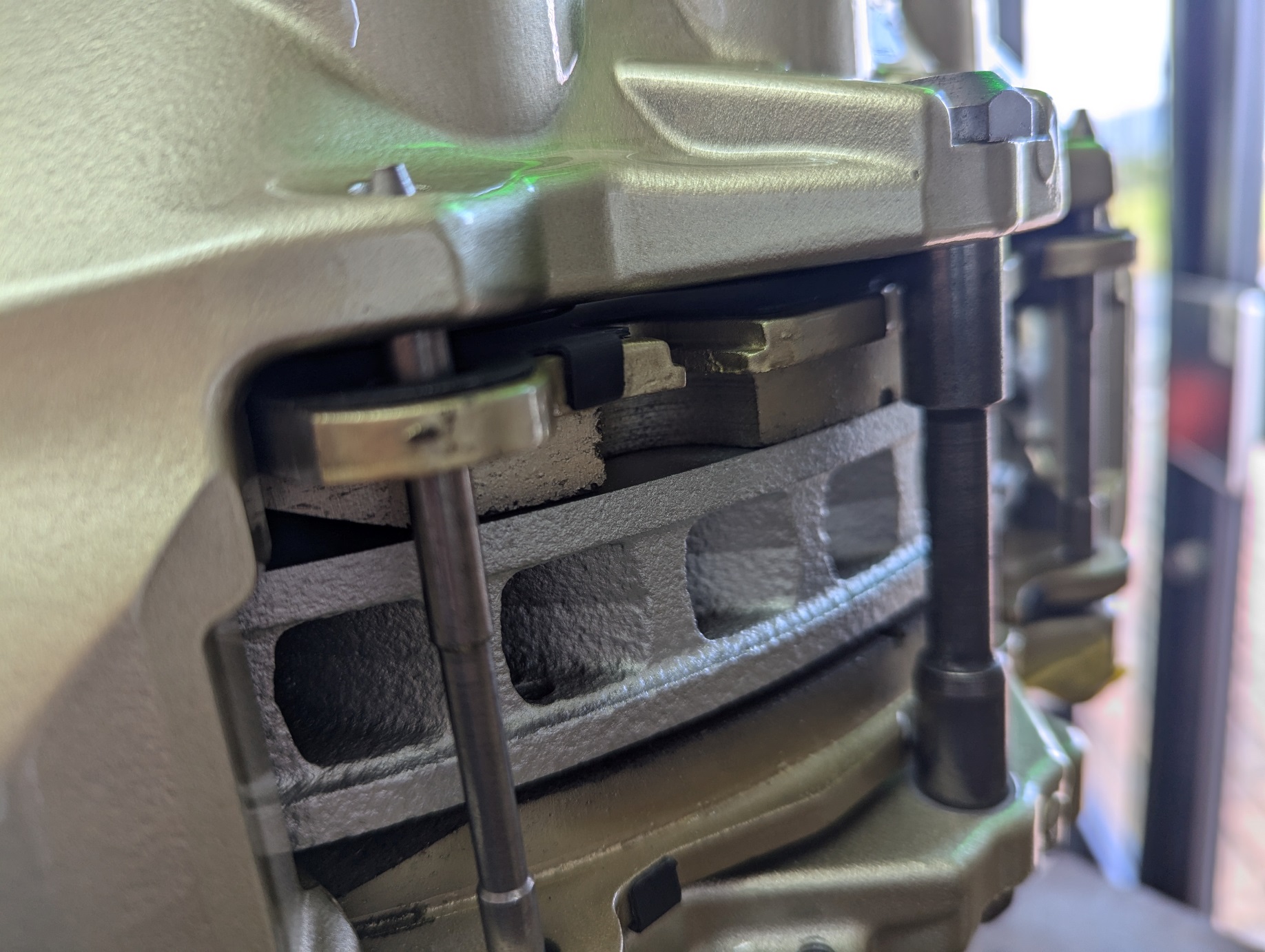

加工したパッドも問題無し、厚みもOK,高さもOKと点検、キャリパー側も問題は無しと次々とすべてを総点検
車体に装着しホースを点検

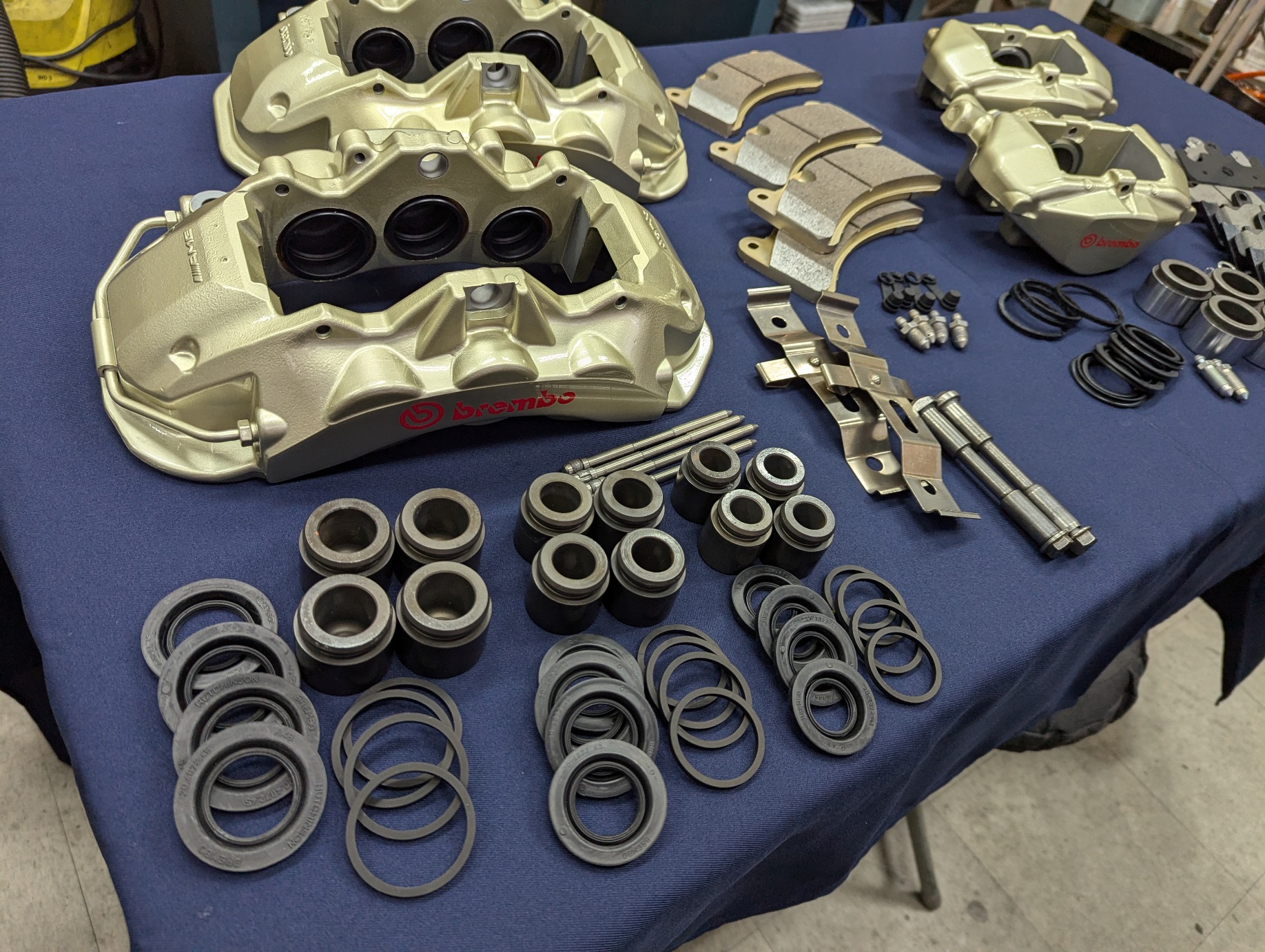

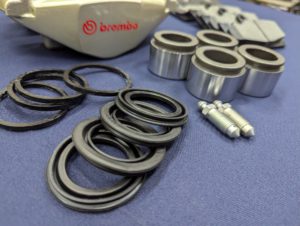

画像前後しますが、OHもしますので塗装後、用意しておいたOH必要品もすべて並べてパチリ、

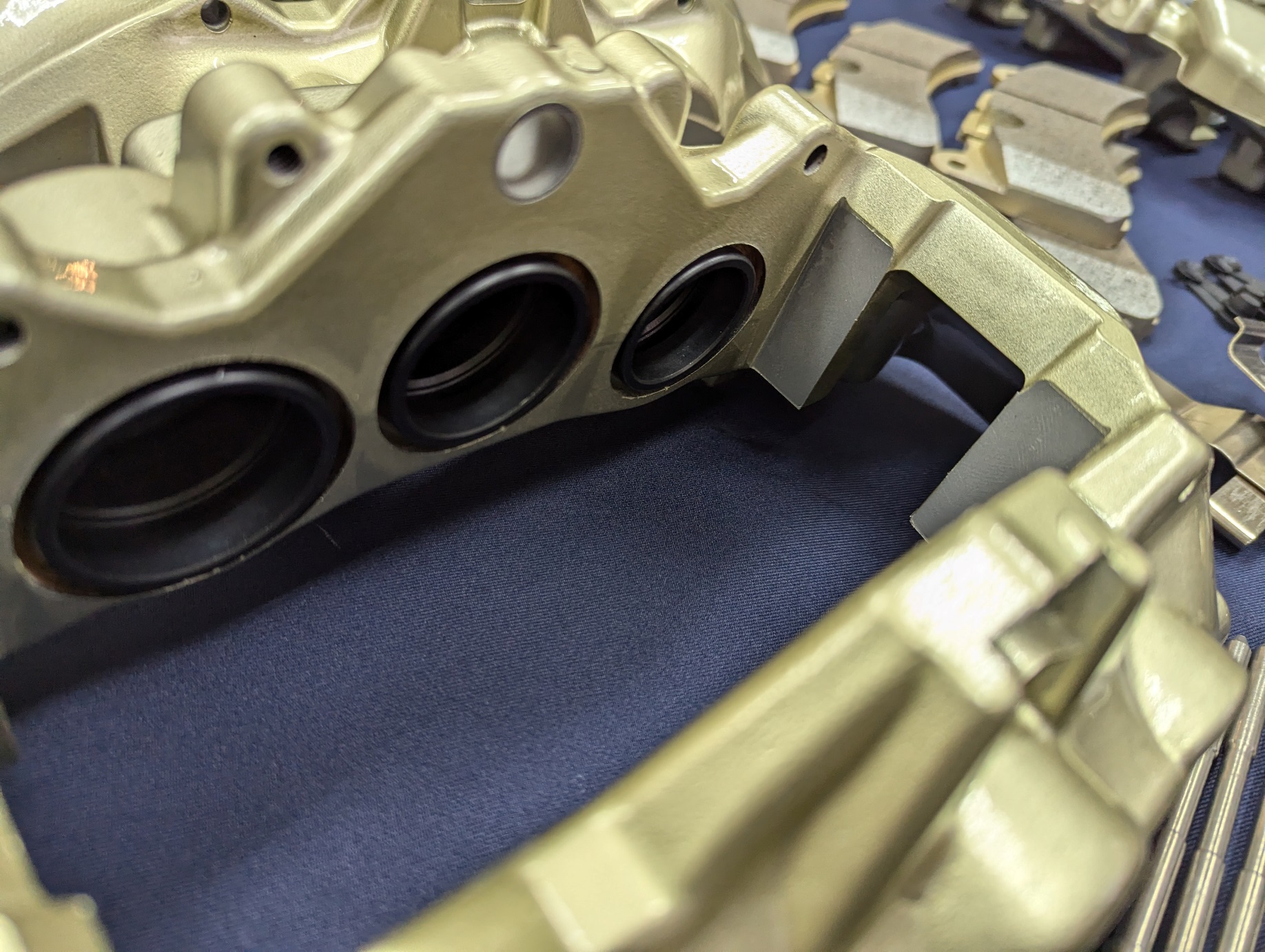

フロントOH前、内部も綺麗にし問題無し

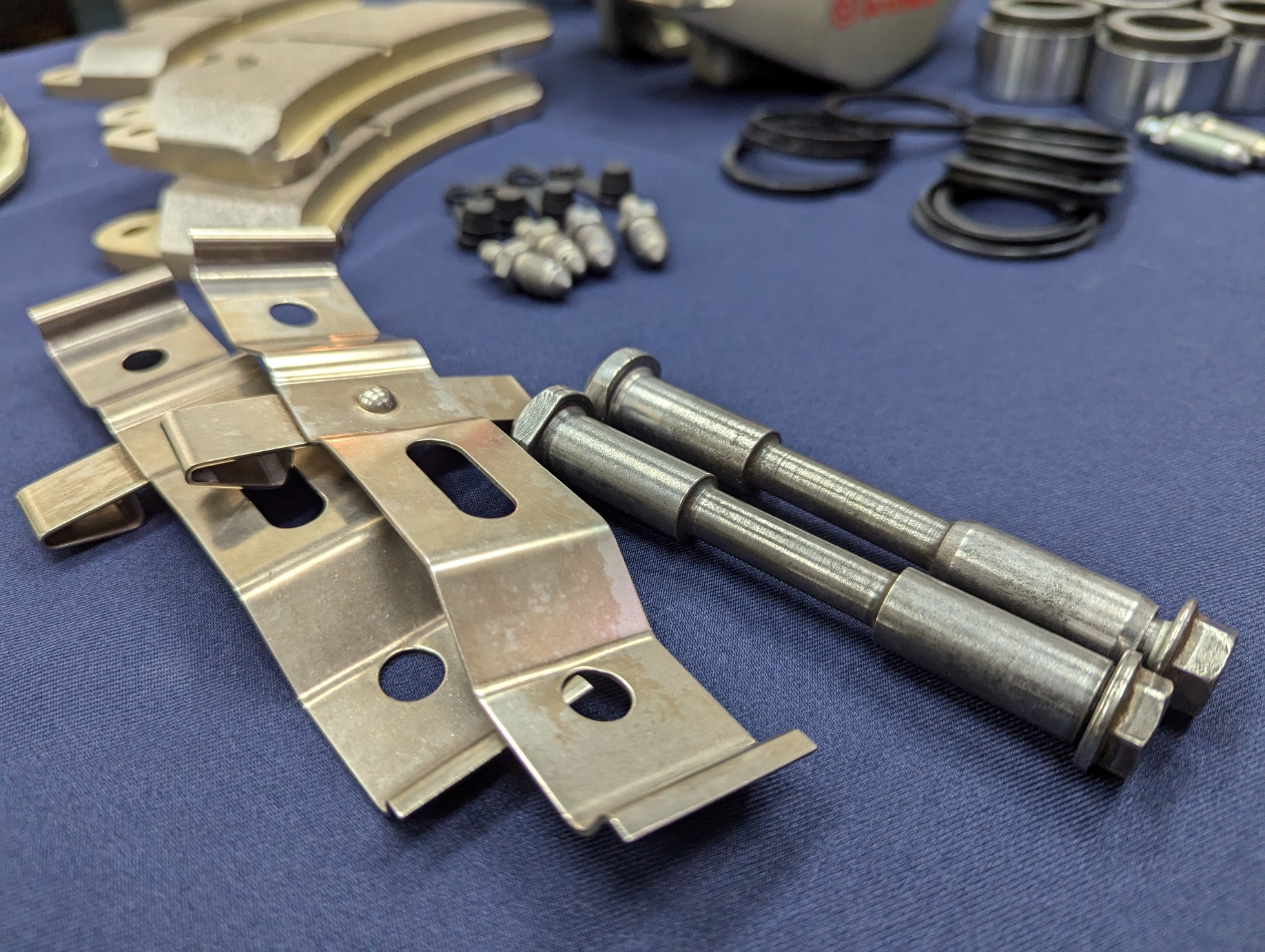

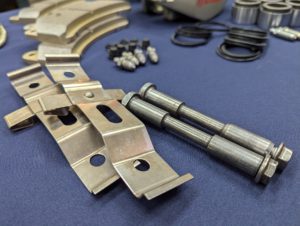

パッド組み込みの部品も塗装や綺麗にしバッチリ！
バッドもバッチリ

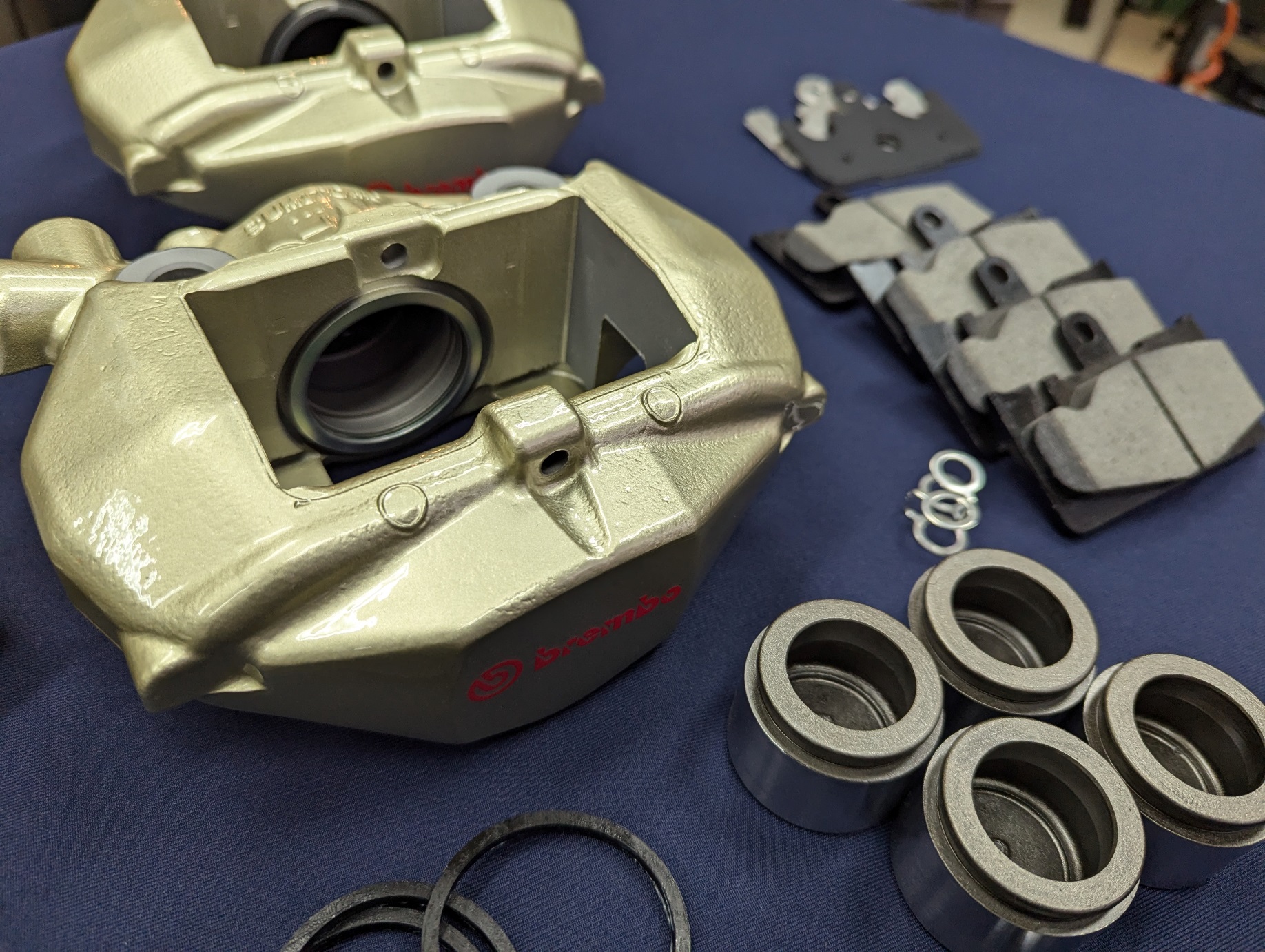

RもOHします。
部品もすべて揃え

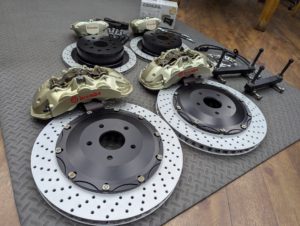

全て完成し揃いました。

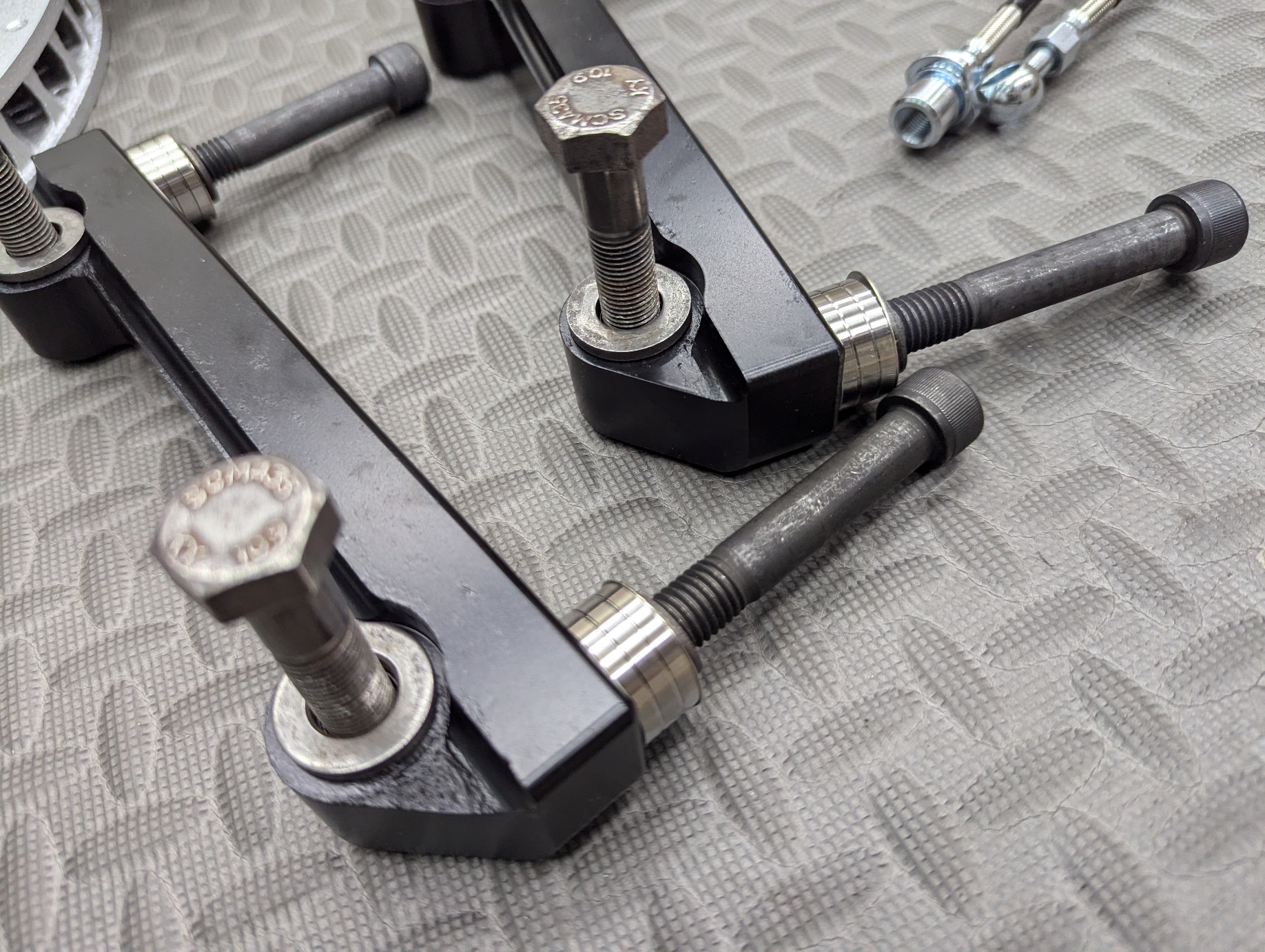

ブラケットも仮合わせし塗装し仕上げ必要な厚みのワッシャーも揃えバッチリ

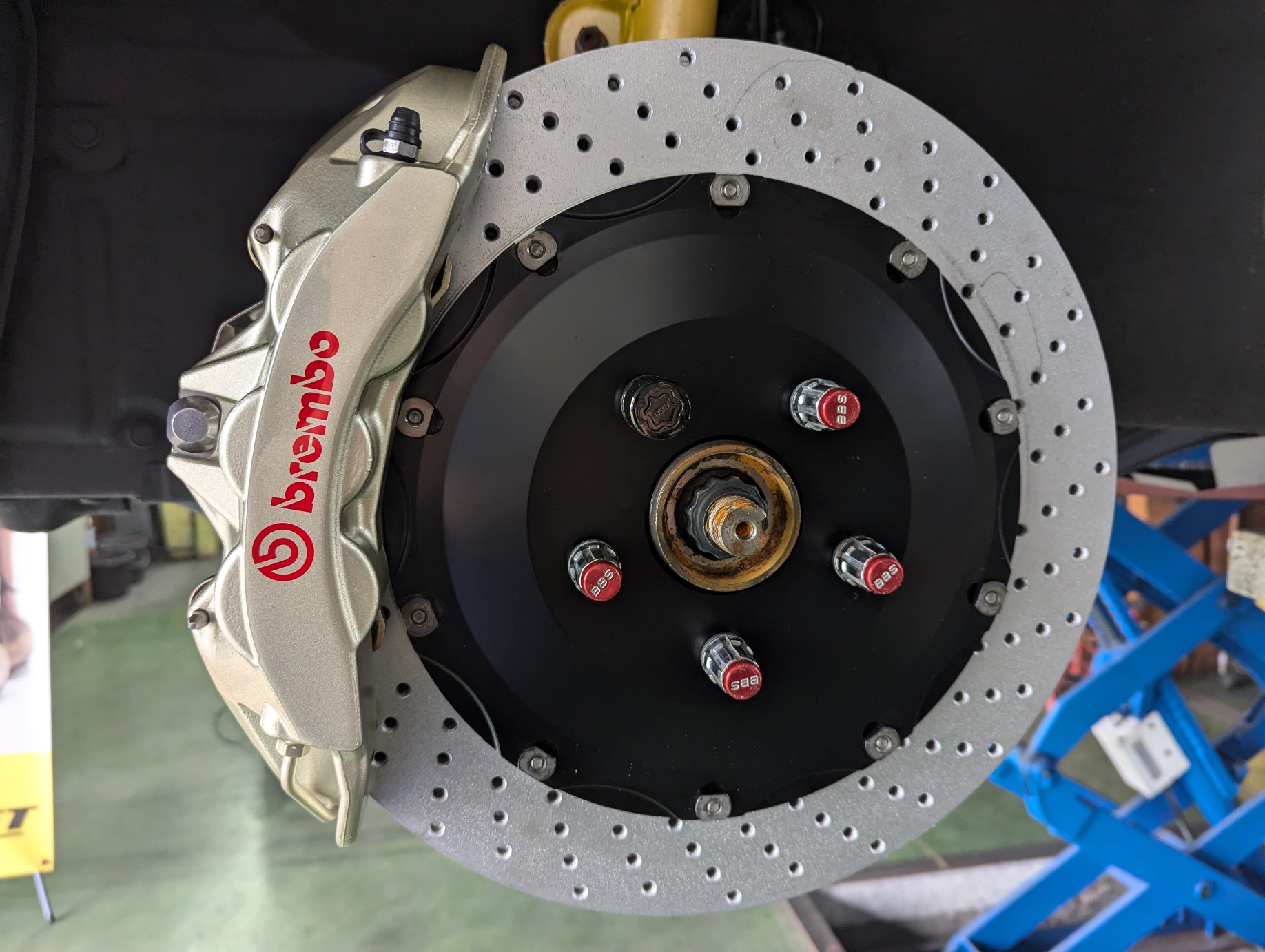

フロント無事装着

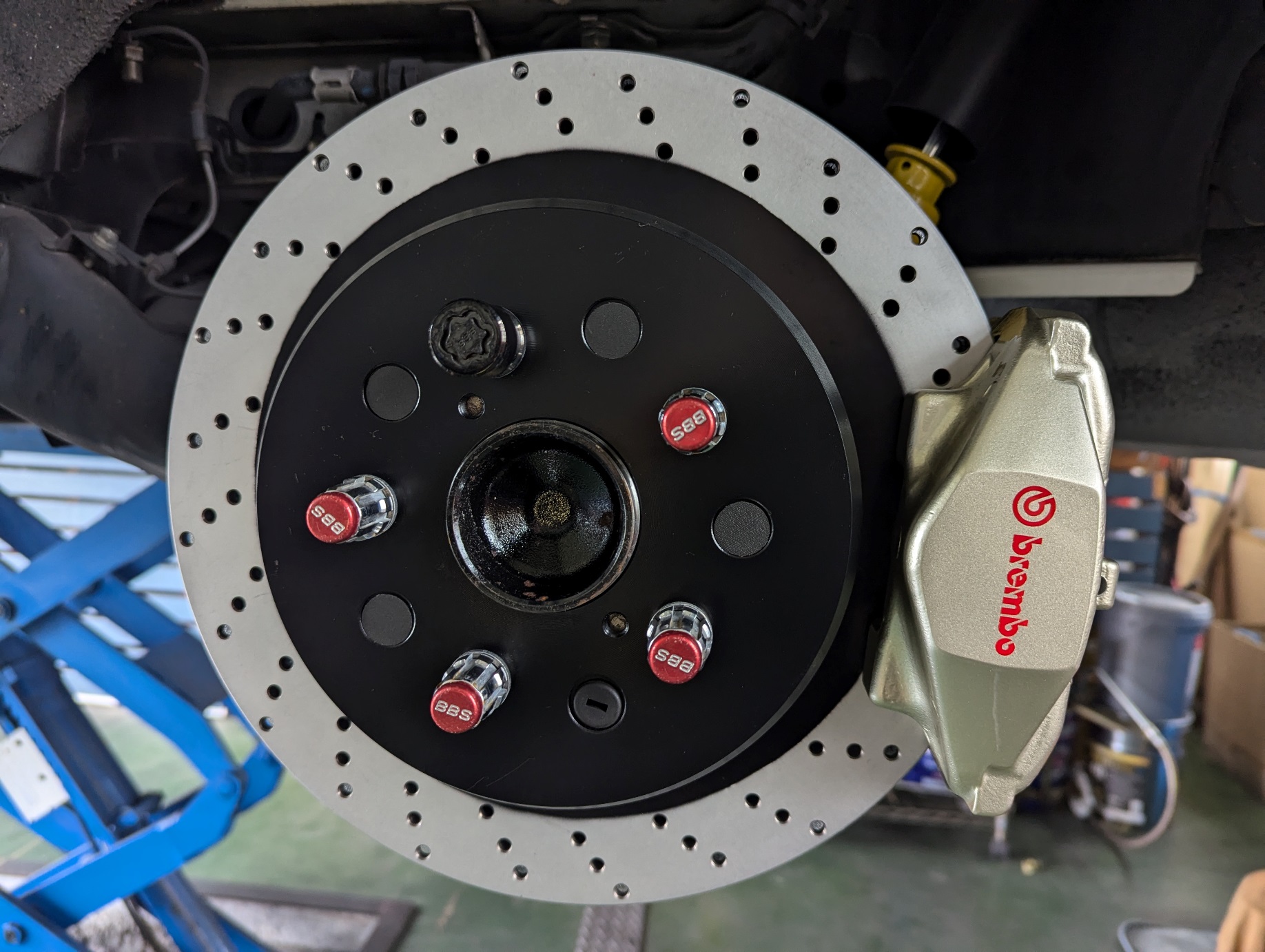

リアは当店販売のKITですので問題無しに装着です。

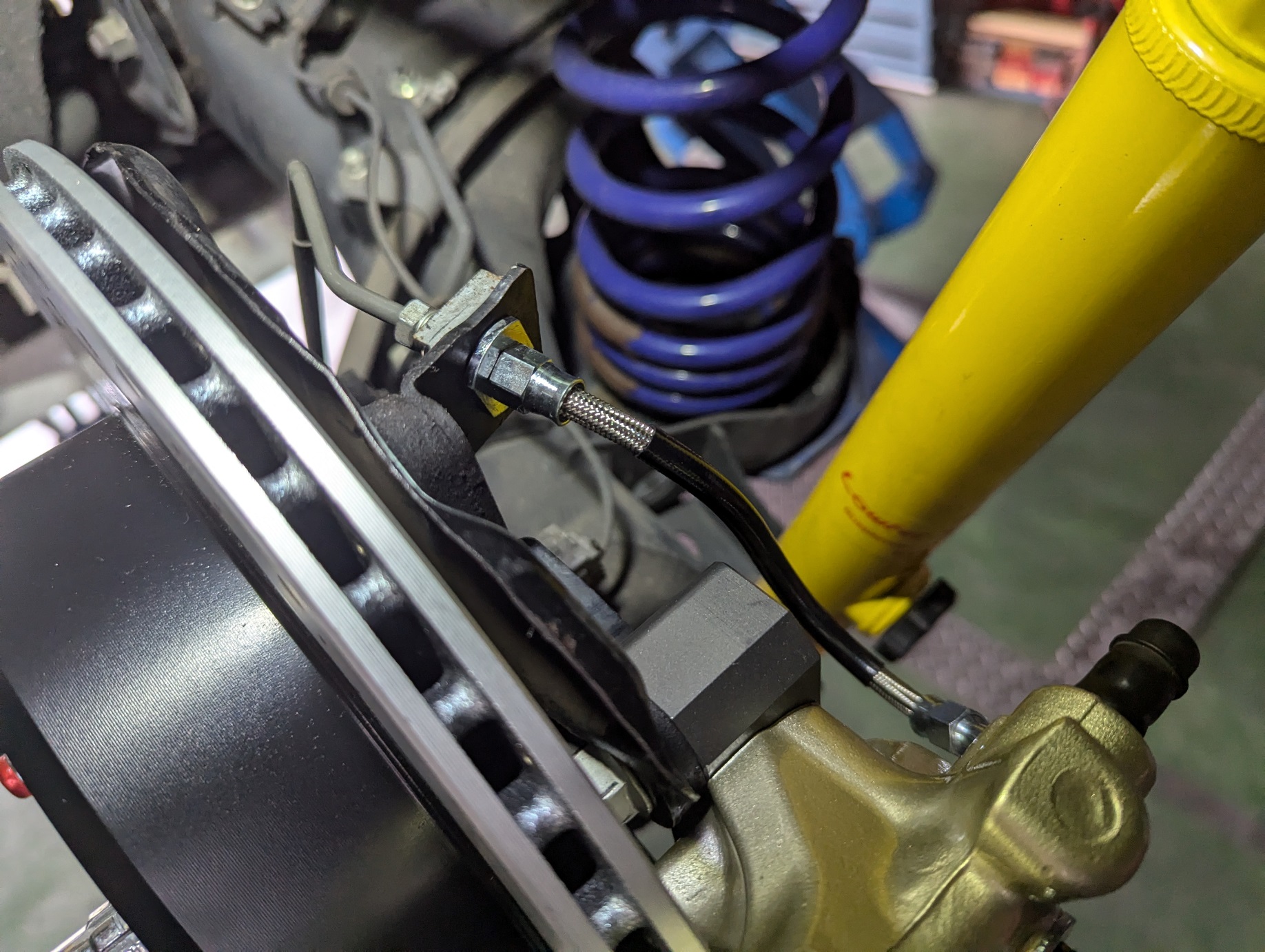

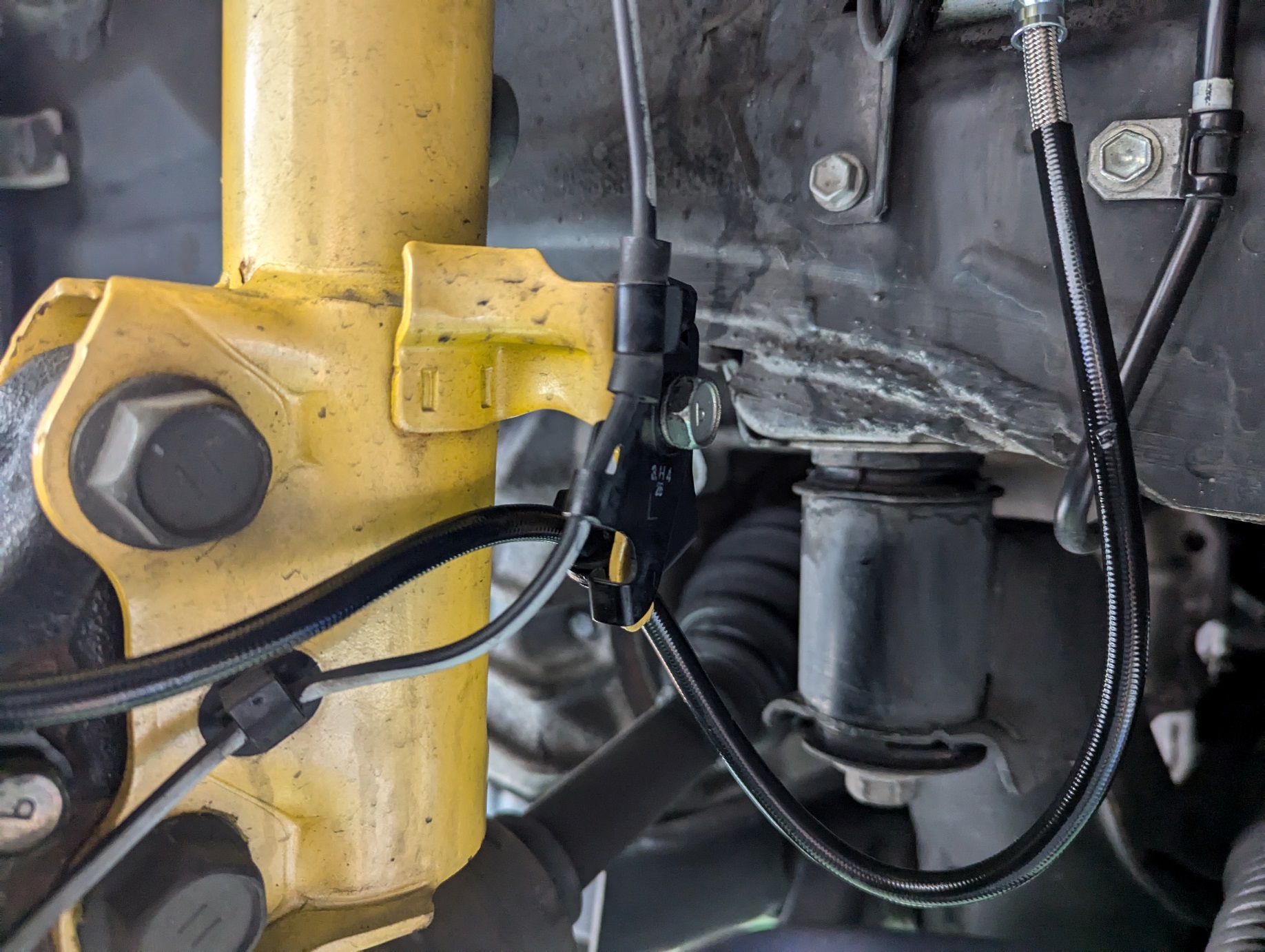

製作したホースを取付け確認

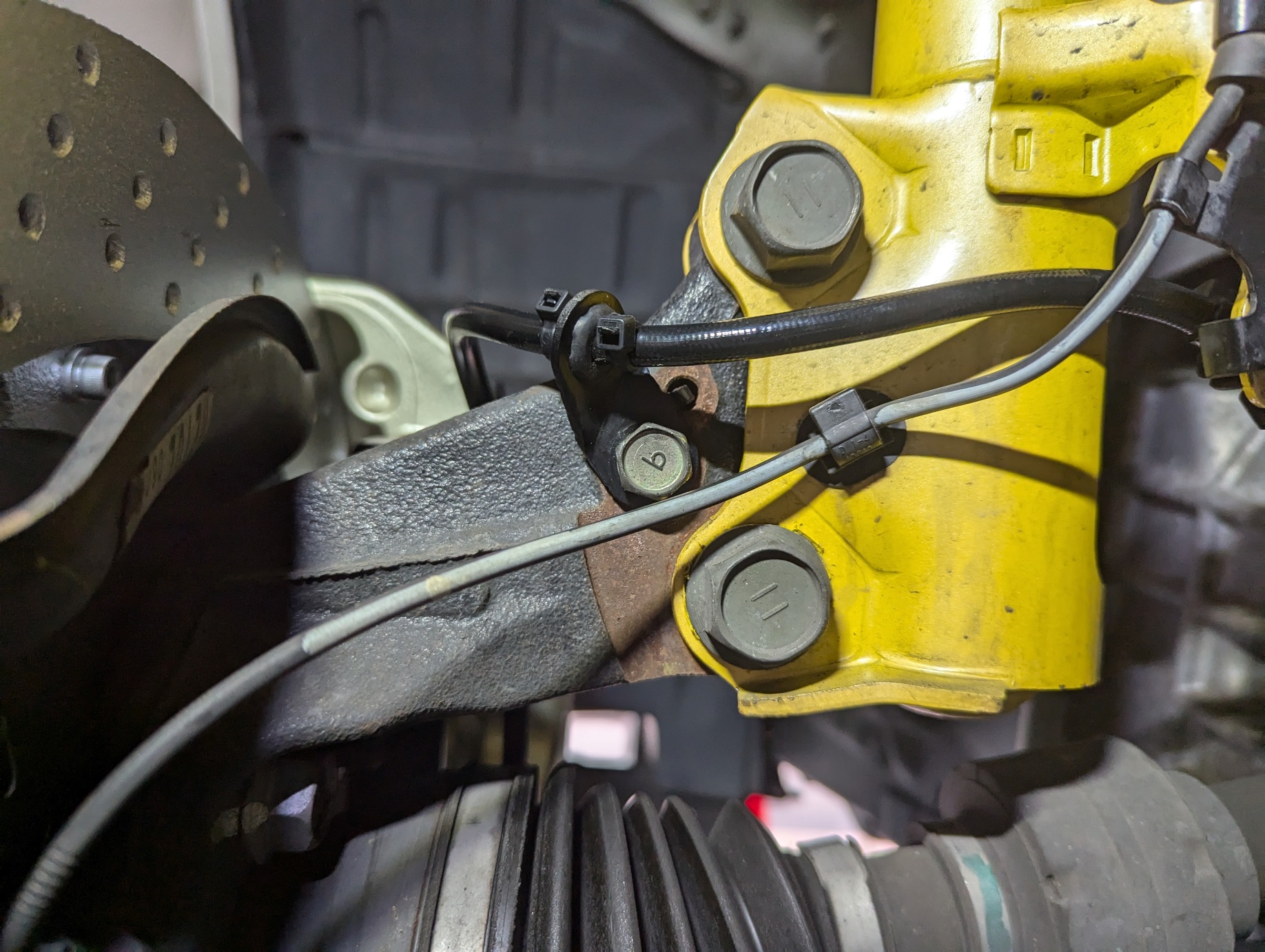

きちんとつけたが無理が無いか色々と確認
下から上から横からと見ます。

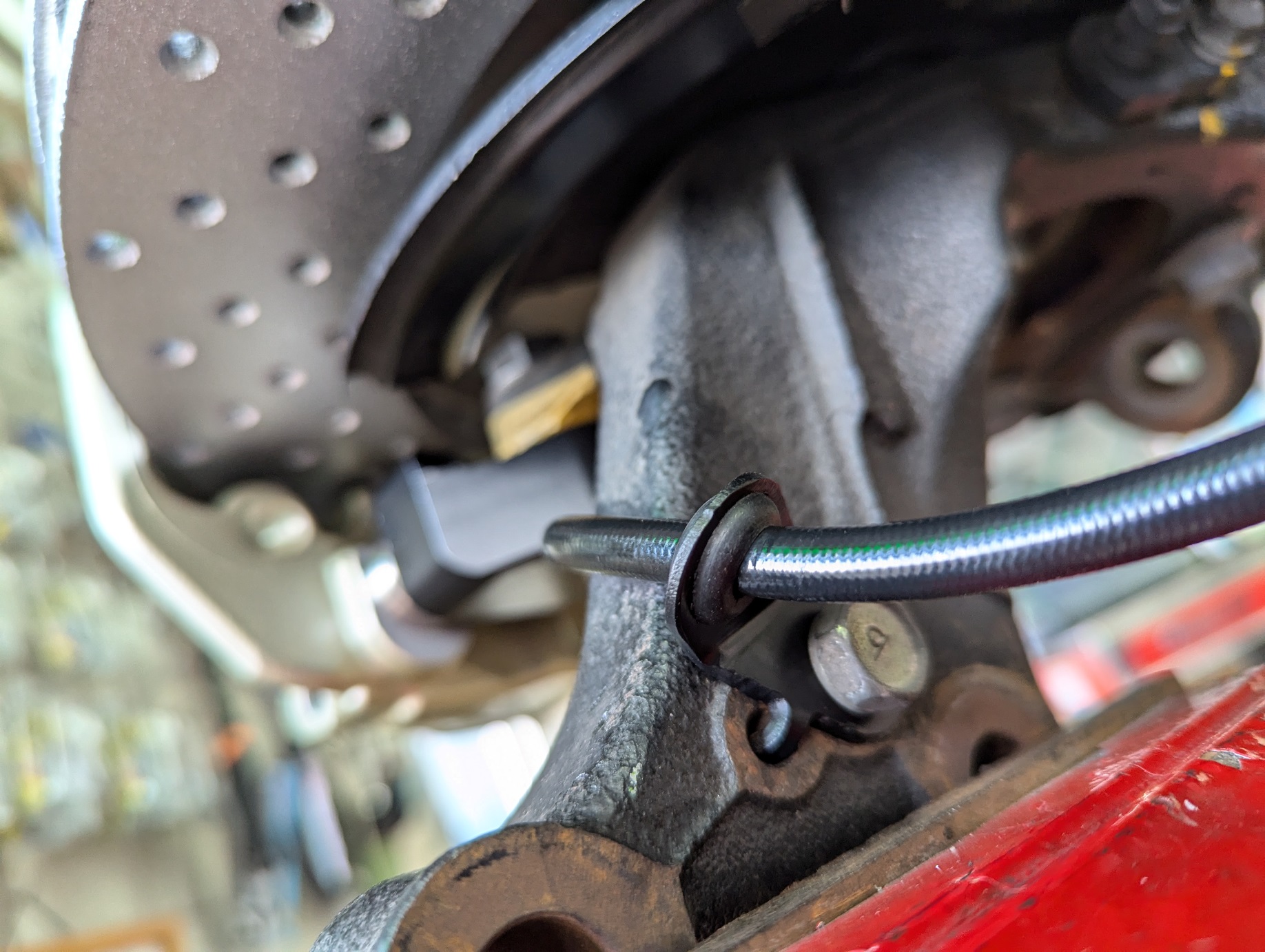

リアも点検します。
装着完了となりました。

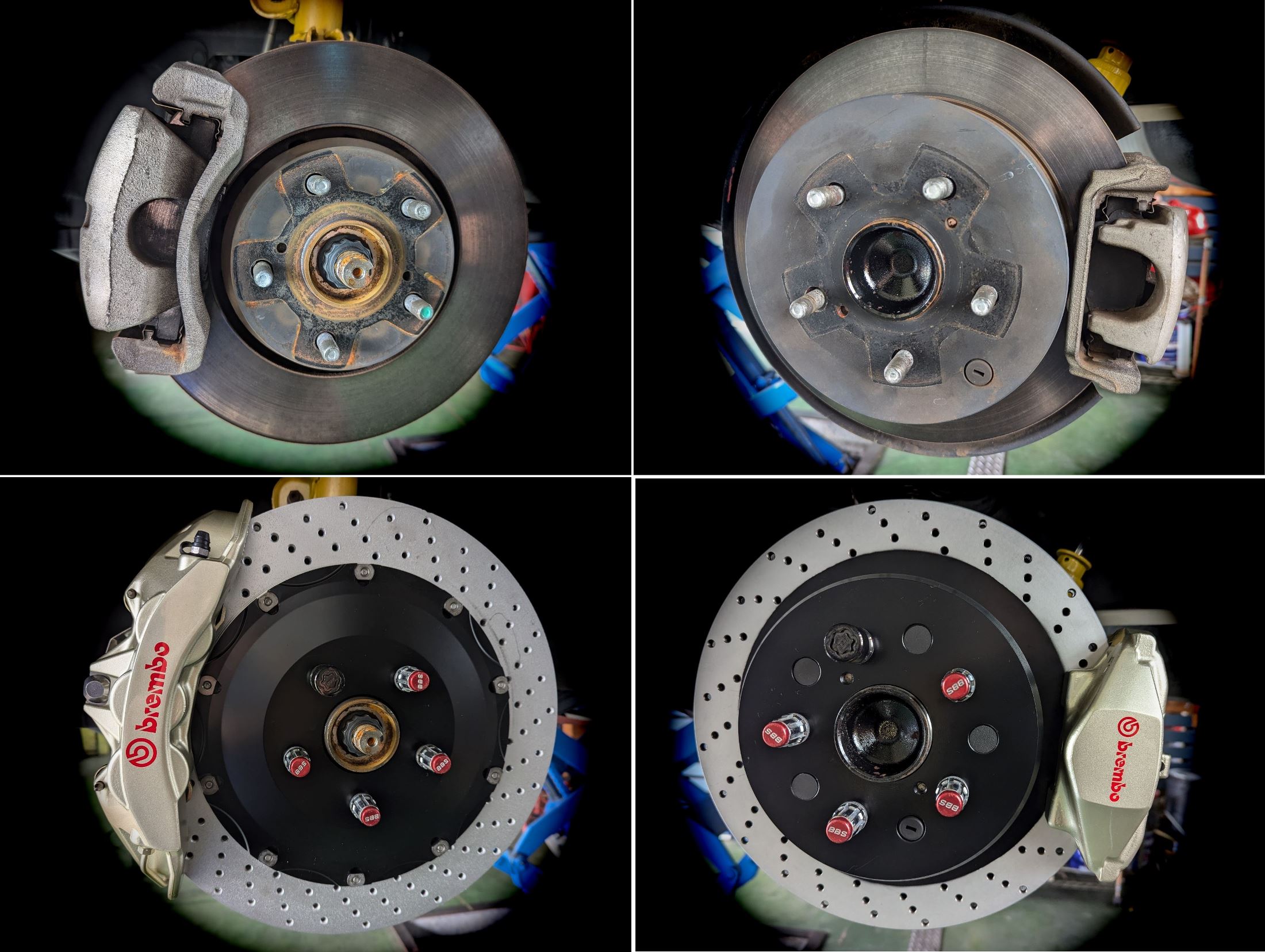

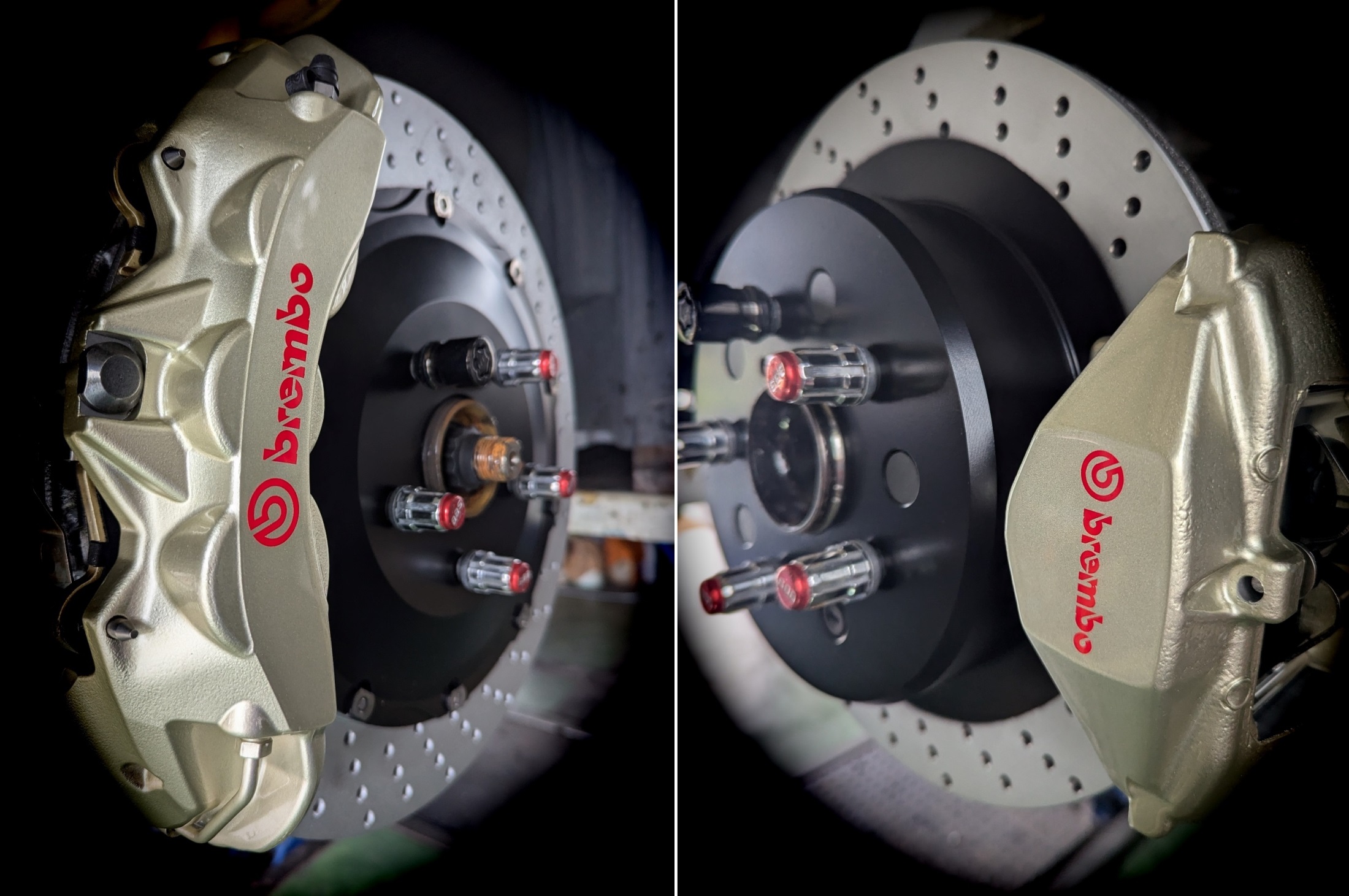

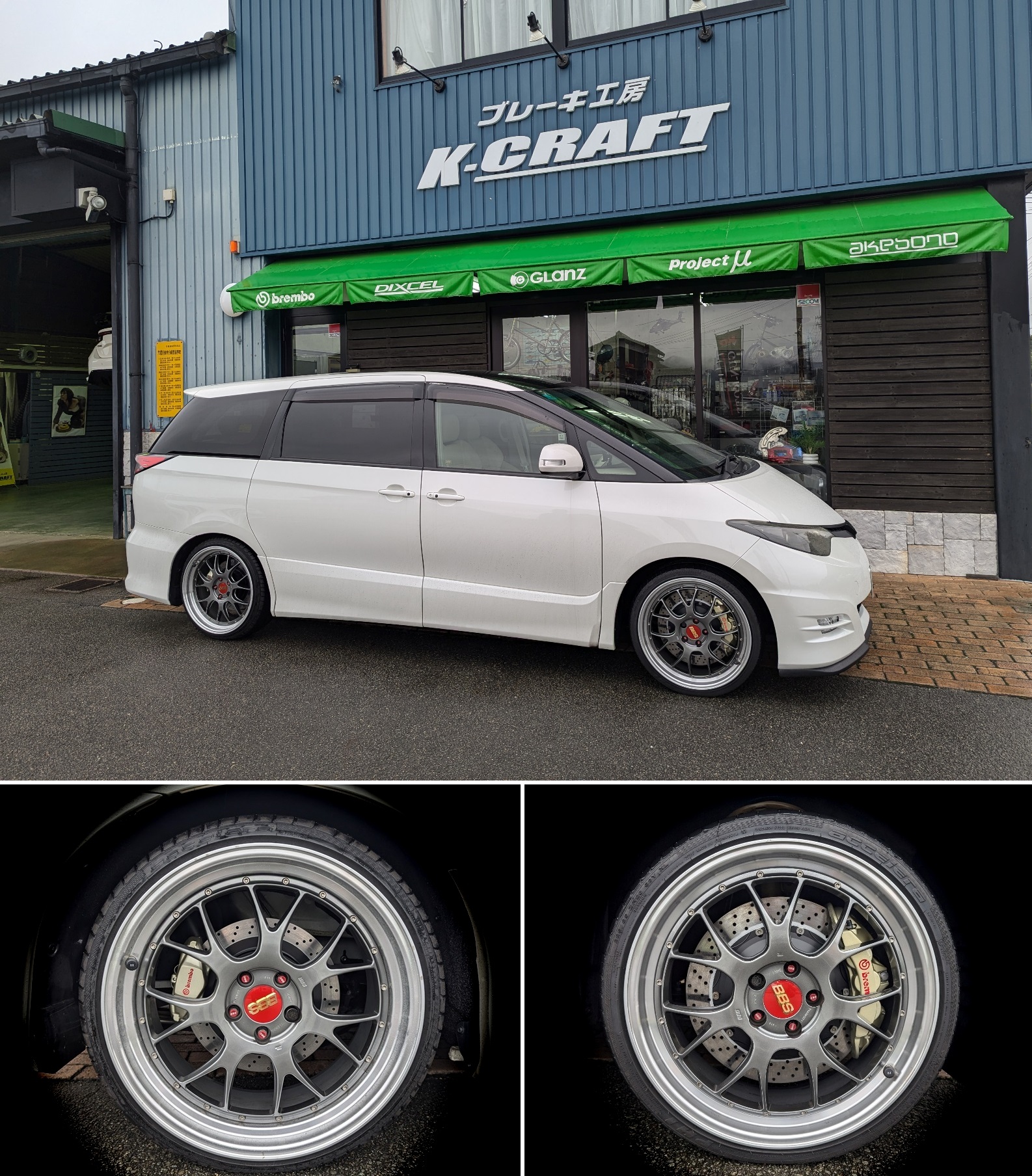

見ると画像の通りですが、すごいブレーキに変身！
アップで見るとまたすごく
なんやかんやとありましたが完成～～
中々こんな５０エスティマ見ませんよね～ 何といってもかっちょいい一言。
これからブレーキ効きも見るも両方どちらも楽しんで下さい
メンテも又お待ちしております。
この度は有難うございました。
今後共どうぞ宜しくお付き合い下さいませ
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
